Мясорубка промышленная Торгмаш МИМ-80, Беларусь

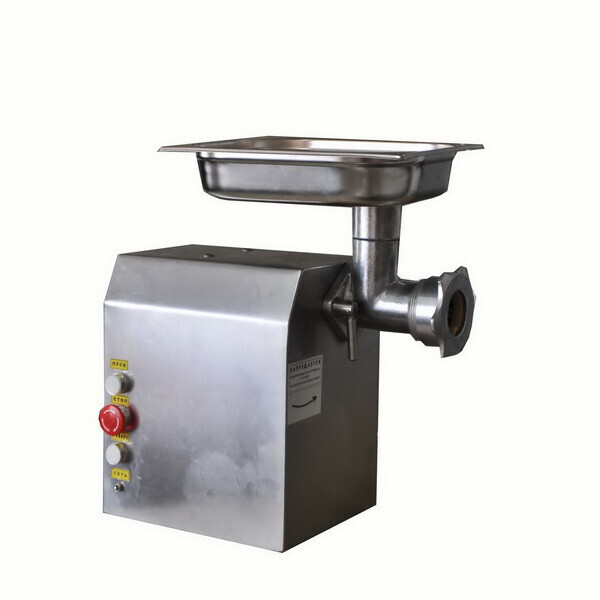

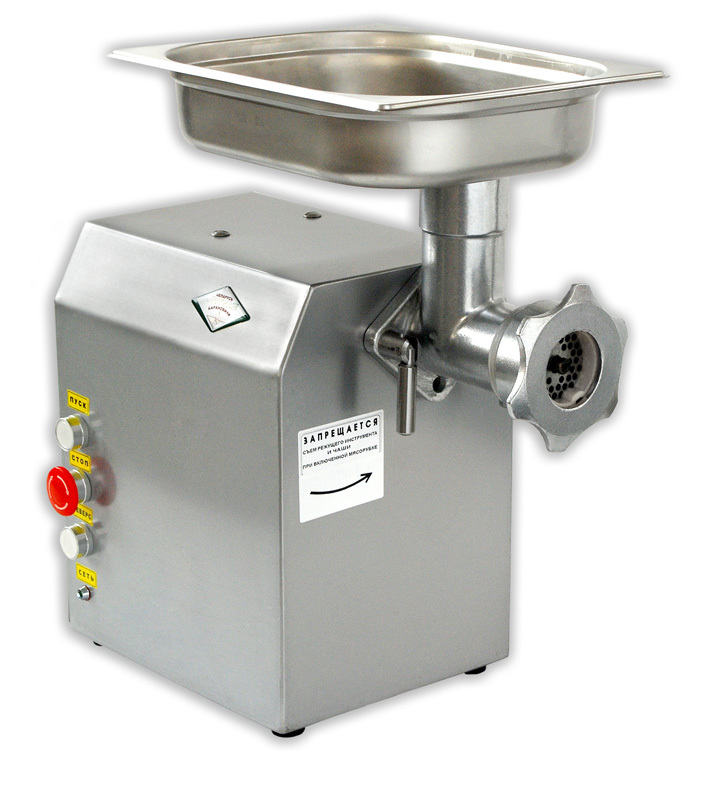

Мясорубка МИМ-80

Мясорубки МИМ-80 предназначены для измельчения мяса и рыбы на фарш, повторного измельчения котлетной массы и набивки колбас на предприятиях общественного питания.

Мясорубки выпускаются в исполнении УЗ по ГОСТ 15150-69 для эксплуатации при температуре от плюс 1 до плюс 40°С.

Мясорубки МИМ-80 производятся в соответствии с требованиями стандарта СТБ ISO 9001-2009, имеют белорусский, российский( сторона 1, сторона 2) сертификаты соответствия иДЕКЛАРАЦIЮ ПРО ВIДПОВIДНIСТЬ ПРОДУКЦII ВИМОГАМ ТЕХНIЧНИХ РЕГЛАМЕНТIВ,Сертификат соответствия директивам Евросоюза - CE и Сертификат на знак безопасности B

Машины выполнены в однофазном и трёхфазном исполнении для включения в сеть переменного тока.

Мясорубки оснащены функцией "Реверс", которая позволяет при наматывании жил освободить шнек без дополнительной разборки машин. Также установлен практически бесшумный червячный редуктор. Машины выпускаются с облицовкой из нержавеющей стали.

Установленный в мясорубках МИМ-80 червячный редуктор обеспечивает бесшумную, плавную и равномерную работу машин, улучшает их эксплуатационные свойства и увеличивает продолжительность работы. В процессе работы машин отпадает необходимость в проведении регулировок, а потребность в выполнении текущего ремонта значительно уменьшается.

Основные технические характеристики машин нового типа

Наименование параметра Исполнение машины МИМ-80 МИМ-80-01 Производительность, кг/ч, не менее 80 80 Производительность при повторном измельчении котлетной массы, кг/ч, не менее 26 26 Номинальная потребляемая мощность, кВт 0,81 0,82 Питающая электросеть:  - род тока  - номинальное напряжение, В  - частота тока, Гц однофазный переменный 220 50 трёхфазный, переменный 380 50 Частота вращения шнека, об/мин 187 Габаритные размеры, мм, не более:  длина  ширина  высота 450 300 580 Масса, кг, не более 27 28

Практическая производительность мясорубки зависит от скорости подачи оператором порезанного кусочками продукта к шнеку, сортности перерабатываемого мяса, качества заточки инструмента

Параметры решёток

Устройство и работа мясорубки МИМ-80

Мясорубка состоит из собственно мясорубки, привода и съёмной чаши. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, зажимной гайки, двустороннего ножа, решетки, кольца упорного и ножа подрезного, облицовки из нержавеющей стали.

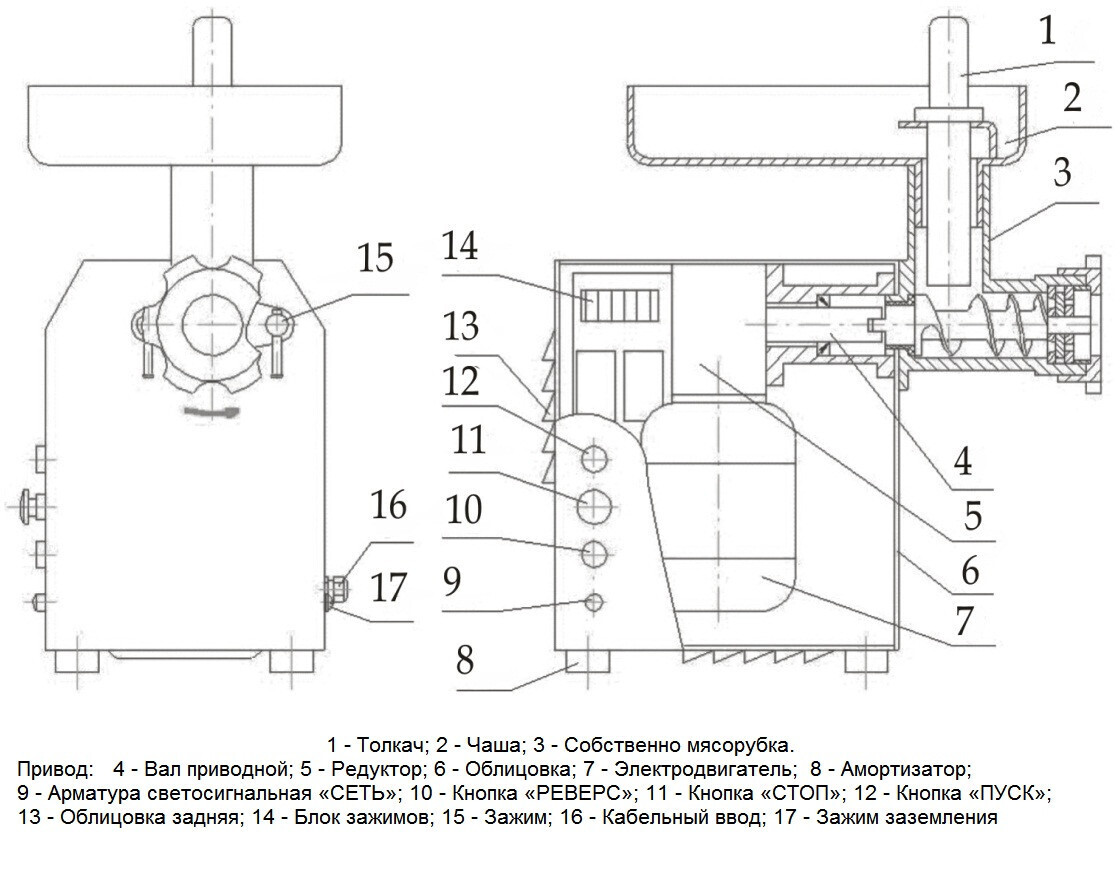

1-Толкач; 2-Чаша; 3-Собственно мясорубка. Привод: 4-Вал приводной; 5-Редуктор;
6-Облицовка; 7-Электродвигатель; 8-Амортизатор; 9-Светодиод "Сеть"; 10-Кнопка "Реверс"; 11-Кнопка "Стоп"; 12-Кнопка "Пуск"; 13-Облицовка задняя; 14-Блок зажима; 15-Зажим;
16-Кабельный ввод; 17-Зажим заземления.

На передней части корпуса собственно мясорубки имеется наружная резьба, на которую навинчивается гайка зажимная, а на задней части - фланец, которым корпус крепится к приводу. Крепление корпуса производится резьбовыми зажимами.

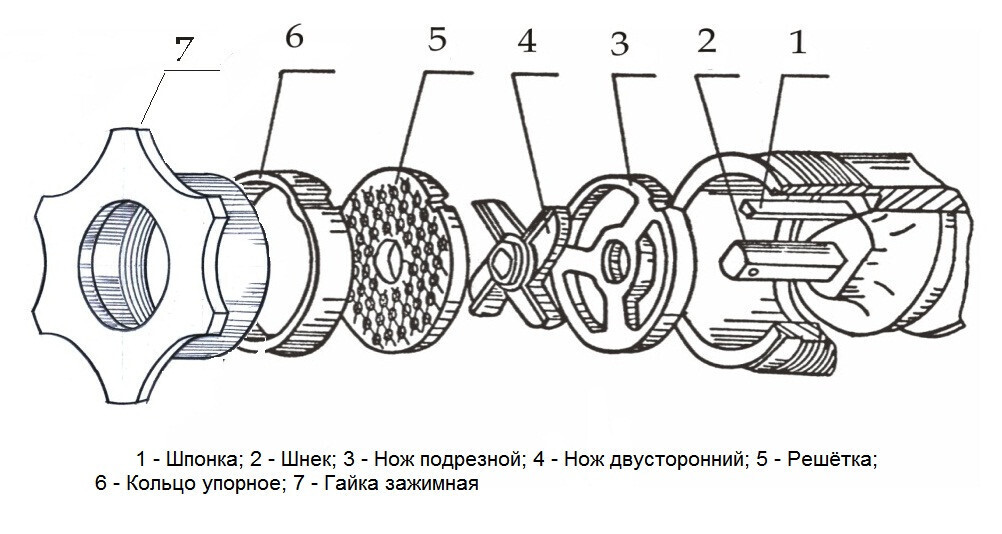

1-Шпонка; 2-Шнек; 3-Нож подрезной; 4-Нож двусторонний;
5-Решётка; 6-Кольцо упорное; 7-Гайка зажимная.

Над загрузочным отверстием расположен несъёмный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку работающей мясорубки. На боковой стороне облицовки расположены кнопки "Пуск", "Стоп" и "Реверс".

Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачом к вращающемуся шнеку. Увлекаемый шнеком продукт проходит последовательно через набор режущего инструмента.

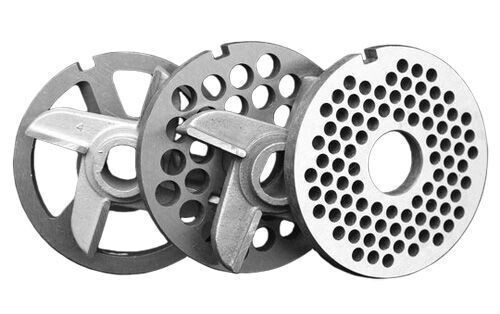

Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решеток с отверстиями различных размеров. Решетка вставляется в корпус мясорубки и удерживается от проворачивания шпонкой.
