В современной бытовой технике установлена электроника, которая чувствительна к перепадам напряжения, когда режим работы в электрических сетях становится не нормальным, значения напряжения сильно превышают допустимые показатели для данного участка. Устранить их невозможно, поэтому нужна основательная защита.
Защитные устройства
Есть несколько видов таких устройств. Они отличаются ценой и функциональностью. Некоторые защищают один бытовой прибор, есть такие, которые оберегают всю технику, имеющуюся в доме. Хорошо себя зарекомендовали:
- стабилизаторы напряжения;
- сетевой фильтр;
- УЗИП (устройство защиты от импульсных перенапряжений);
- источники бесперебойного питания;
- реле перенапряжения.

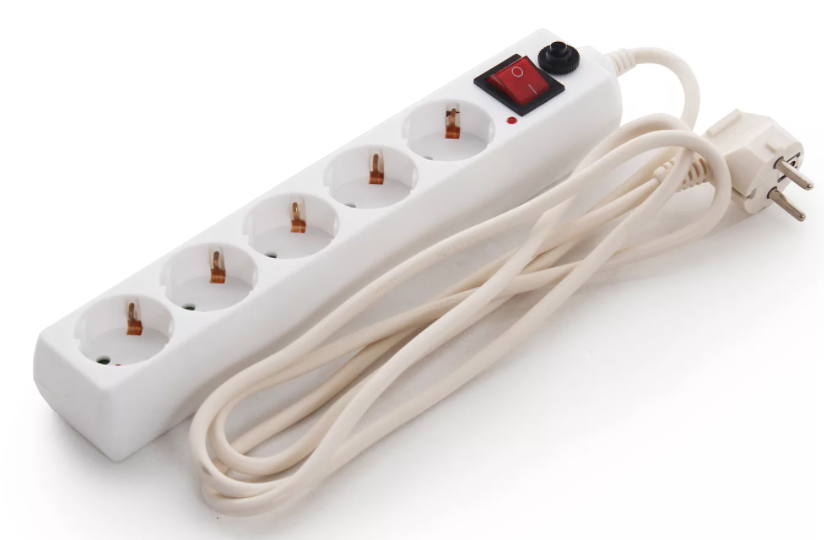

Сетевой фильтр
Для защиты оборудования малой мощности это самый простой и дешевый вариант. Сетевой фильтр хорошо выполняет свое предназначение при перенапряжении до 400-450 В. Он не спасает при более высоких изменениях, хотя может принять их на себя, тем самым сбережет дорогую аппаратуру. При импульсе свыше 450 В выйдет из строя его главный элемент – варистор, который в зависимости от поданного напряжения, меняет сопротивление. На электронику негативно влияют работающая сварка, электрический двигатель и тому подобное. Сетевой фильтр поможет защитить от высокочастотных помех, которые создают эти приборы. Еще один элемент защиты - плавкий предохранитель. Он срабатывает при коротком замыкании.

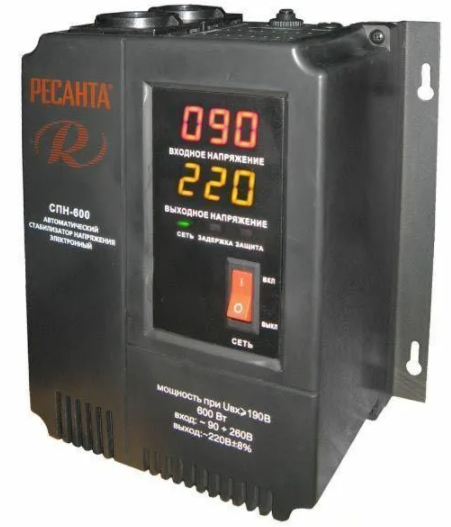

Стабилизаторы
Установка этих устройств убережет электрические приборы от кратковременного импульсного изменения в напряжении тока. Это становится возможным благодаря тому, что его выходные параметры поддерживаются на обязательном уровне. Выпускаются стабилизаторы, которые приспособлены для использования в конкретной отрасти и бытовых условиях. Тип подбирают в зависимости от того: одно- или трехфазная сеть, а также мощности, которой обладает подключаемое электрическое оборудование.
Популярностью пользуются стабилизаторы с электронным и электромеханическим принципом действия. Первые для бытового применения, вторые – промышленного, банковского, медицинского оборудования.
Как только произойдет скачок напряжения, оно выйдет за разрешенные показания, происходит автоматическое отключение питания. С момента, когда в сети восстановится нормальный рабочий режим, подача напряжения начнется вновь.
Свою эффективность они показывают, к примеру, в селах и за городом. Бытовые стабилизирующие устройства бывают магистральные и линейные. Первый вариант ставят на вводе сети в здание либо квартиру. К линейным подключают 1 или несколько бытовых приборов.
Еще различают стабилизаторы:
- Электронные. Действуют быстро. Стоят недешево. Отличаются долговечностью.
- Электронные двойного преобразования. Эффективные, надежные, дорогостоящие. Служат длительное время. Для защиты дорогой техники подходят больше всех.
- Релейные. Имеют небольшую мощность. Стоят недорого. Отличаются простотой. Годятся для установки в квартире.
- Электромеханические (сервоприводные). Обладают интересными возможностями, в некоторых случаях их установка становится единственным решением.

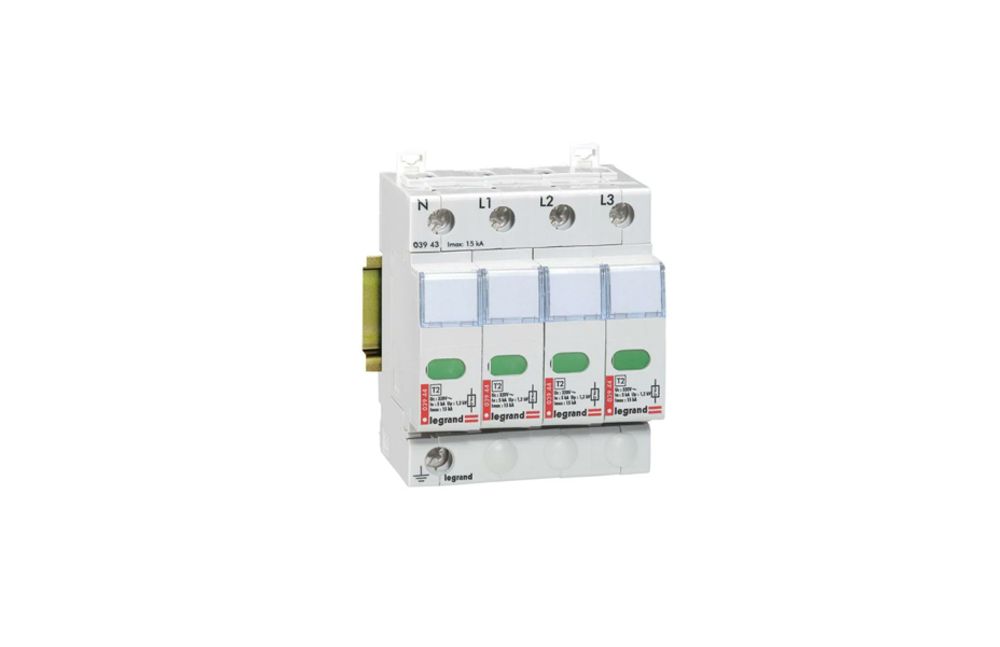

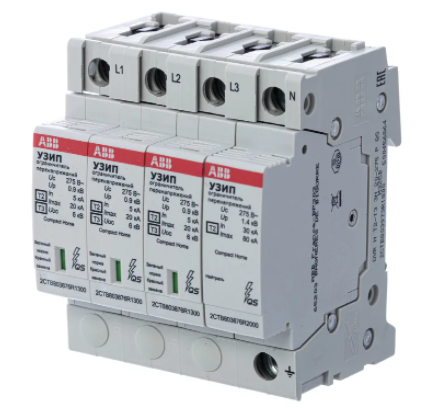

Устройство защиты от импульсных перенапряжений
УЗИП защищает электросеть от мощных и быстрых перепадов напряжения, которые возникают при ударе молнии. Для установки такого оборудования потребуется немало денег, но это обойдется не так дорого, чем приобретение новой бытовой техники.
Существуют 2 разновидности данного устройства, одно из них – ограничитель перенапряжения, в нем имеется варистор. Когда на линии отсутствуют скачки напряжения, данный механизм, обладающий значительным сопротивлением, не проводит ток. При возникновении критической ситуации, его сопротивление мгновенно уменьшается до наименьшей величины. Импульс уходит в контур заземления. Устройство сдерживает изменения амплитуды напряжения, они становятся неопасными. Все, что находится в помещении, надежно защищено. Ограничителю перенапряжения не нужно много места. Модульные аппараты перенапряжения устанавливают в распределительный щиток в электрическую проводку. Проводка обязательно должна быть заземлена. При его отсутствии от устройства нет никакого толка.
Для высоковольтных сетей используют искровые и вентильные разрядники. Как только напряжение сильно подскакивает, возникает пробой воздушного слоя. Происходит замыкание фазы на заземление. Разряд уходит в землю.

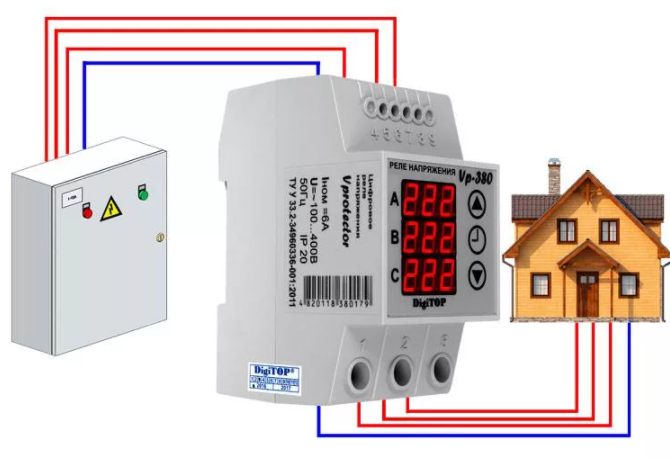

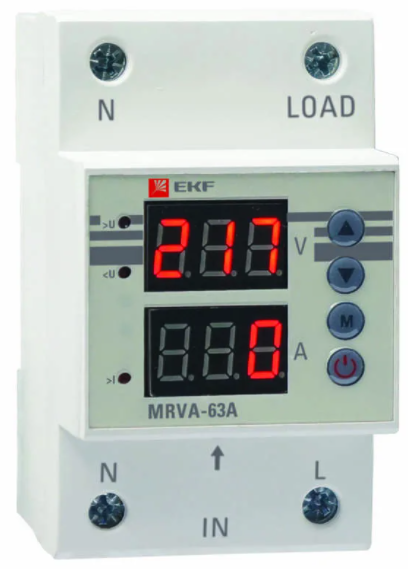

Реле напряжения
Это устройство, которое осуществляет непрерывный контроль величины напряжения электрической сети. Сопоставляет полученные значения с допустимыми. Как только напряжение ощутимо возрастает, реле прекращает подачу питания. Устройство не способно выровнять напряжение. После того как показатели станут нормальными, оно начнет пропускать электричество к бытовым приборам. Возврат к работе в нормальном режиме происходит с небольшой задержкой, нужной для должного запуска крупной техники. Реле отключает питание почти мгновенно, на это уходят 2-3 мс.
Реле напряжения выполняется в виде блока. Его ставят на DIN-рейку в распределительный щиток. Такой вариант более эффективен и очень распространен. Советуют устанавливать его до сборки счетчика, в этом случае оно тоже будет защищено от перенапряжения. Электромонтажными работами должны заниматься специалисты.
Также оно может быть создано в виде устройства, которое похоже на удлинитель с имеющимися на нем розеточными гнездами.
Использование реле напряжения имеет свои плюсы:
- легкость монтажа и подключения;
- тихая работа;
- низкое потребление энергии;
- показ значений на данное время;
- небольшая стоимость.
Реле напряжения не стоит подключать в домах с постоянными скачками. Оно не спасет бытовую технику от импульсного кратковременного грозового скачка. Импульс пойдет по проводке и повредит всю технику, даже ту, которая не подключена в сеть.

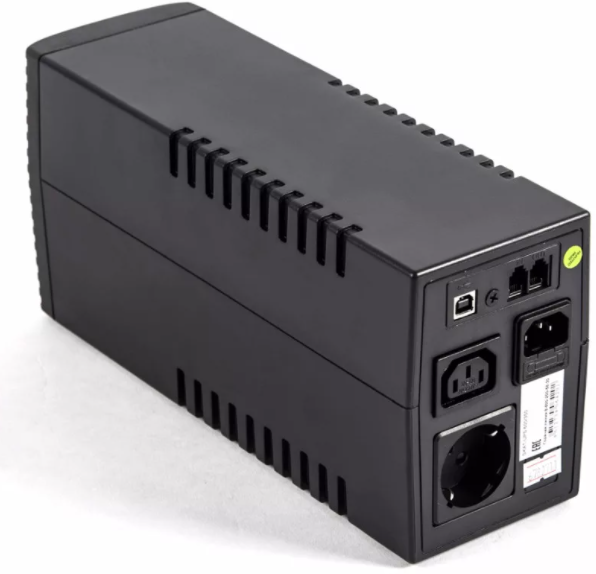

Источники бесперебойного питания
Свою эффективность приборы показали при:
- частотных колебаниях;
- пульсациях амплитуды;
- очень низком либо повышенном напряжении;
- переходных процессах.
Выпускают источники бесперебойного питания, в которых встроен стабилизатор. Они нивелируют незначительные скачки напряжения.
Из-за резких скачков бытовая техника может перестать работать. Множество подобных случаев должны убедить человека в целесообразности установить надежную защиту. При выборе устройства нужно исходить от частоты возникновения перенапряжения, места проживания, стоимости имеющегося в доме оборудования.
