Выпадение конденсата на стеклеСтандарты на оконные блоки не нормируют образование конденсата на поверхности стекла, т.к. это явление зависит от целого комплекса сторонних факторов: влажности воздуха в
Появление конденсата на окнах или оконных откосах после замены старых окон новыми может быть вызвано:
1. Понизилась температура на поверхности ограждающей конструкции
2. И (или) повысилась влажность воздуха в помещениях
вентиляции;
работ;
• Бытовое поведение жильцов – основной источник влагообразования в квартире. Готовка пищи, стирка, полив цветов и т.д.

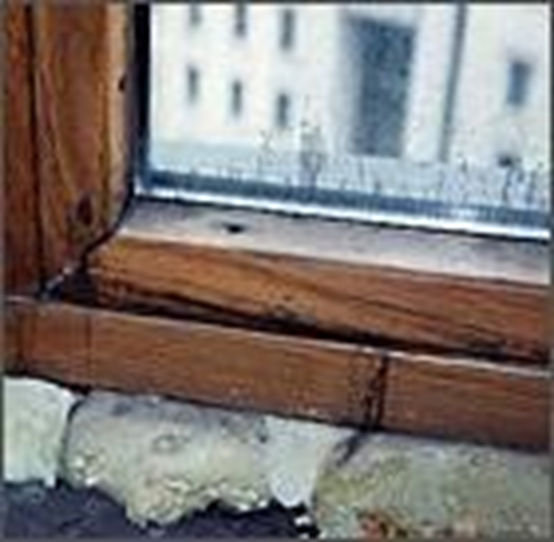

• Ошибки монтажа конструкций: при выполнении монтажного шва неполное запенивание, плохая защита от климатических воздействий, отсутствие или плохая пароизоляция;
• Ошибки при установке окна, попадающего в холодную зону или даже в зону отрицательных температур – оконный блок охлаждается от стены и на нем выпадает влага;
• Широкий подоконник препятствует конвекции теплого воздуха от радиатора в оконном проеме;
• В том случае, если воздушно-влажностный режим квартиры балансирует близко к границе выпадения конденсата, то решающим элементом может быть ориентация здания по сторонам света. На «северных» окнах выпадение конденсата больше, чем на «южных»
В подавляющем большинстве случаев при температуре в помещении выше +18 и правильном изготовлении и установке окна обильный конденсат выпадать не будет!
Точка росы
|
|
t точки росы в оС при относительной влажности воздуха в % |
||||||||||
|
t воздуха, оС |
45% |
50% |
55% |
60% |
65% |
70% |
75% |
80% |
85% |
90% |
95% |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
12,2 |
13,9 |
15,3 |
16,7 |
18 |
19,1 |
20,3 |
21,3 |
22,3 |
23,2 |
24,1 |
|
24 |
11,3 |
12,9 |
14,4 |
15,8 |
17 |
18,2 |
19,3 |
20,3 |
21,3 |
22,3 |
23,1 |
|
23 |
10,4 |
12 |
13,5 |
14,8 |
16,1 |
17,2 |
18,3 |
19,4 |
20,3 |
21,3 |
22,1 |
|
22 |
9,5 |
11,1 |
12,5 |
13,9 |
15,1 |
16,3 |
17,4 |
18,4 |
19,4 |
20,3 |
21,1 |
|
21 |
8,6 |
10,2 |
11,6 |
12,9 |
14,2 |
15,3 |
16,4 |
17,4 |
18,4 |
19,3 |
20,2 |
|
20 |
7,7 |
9,3 |
10,7 |
12 |
13,2 |
14,4 |
15,4 |
16,4 |
17,4 |
18,3 |
19,2 |
|
19 |
6,8 |
8,3 |
9,8 |
11,1 |
12,3 |
13,4 |
14,5 |
15,3 |
16,4 |
17,3 |
18,2 |
|
18 |
5,9 |
7,4 |
8,8 |
10,1 |
11,3 |
12,5 |
13,5 |
14,5 |
15,4 |
16,3 |
17,2 |
|
17 |
5 |
6,5 |
7,9 |
9,2 |
10,4 |
11,5 |
12,5 |
13,5 |
14,5 |
15,3 |
16,2 |
|
16 |
4,1 |
5,6 |
7 |
8,2 |
9,4 |
10,5 |
11,6 |
12,6 |
13,5 |
14,4 |
15,2 |
|
15 |
3,2 |
4,7 |
6,1 |
7,3 |
8,5 |
9,6 |
10,6 |
11,6 |
12,5 |
13,4 |
14,2 |
|
14 |
2,3 |
3,7 |
5,1 |
6,4 |
7,5 |
8,6 |
9,6 |
10,6 |
11,5 |
12,4 |
13,2 |
|
13 |
1,3 |
2,8 |
4,2 |
5,5 |
6,6 |
7,7 |
8,7 |
9,6 |
10,5 |
11,4 |
12,2 |
|
12 |
0,4 |
1,9 |
3,2 |
4,5 |
5,7 |
6,7 |
7,7 |
8,7 |
9,6 |
10,4 |
11,2 |
|
11 |
-0,4 |
1 |
2,3 |
3,5 |
4,7 |
5,8 |
6,7 |
7,7 |
8,6 |
9,4 |
10,2 |
|
10 |
-1,2 |
0,1 |
1,4 |
2,6 |
3,7 |
4,8 |
5,8 |
6,7 |
7,6 |
8,4 |
9,2 |
Выводы:
1.
 |
Наличие конденсата на внутреннем стекле является следствием целого комплекса причин, не нормируется в государственных стандартах и принимается как результат ошибочного проектирования, установки или эксплуатации;
2. ГОСТ 24866 не допускает выпадение конденсата внутри стеклопакета, которое следует считать значительным дефектом, приводящим к снижению нормируемых эксплуатационных характеристик оконного блока
Промерзание стеклопакетов
Почему возникли проблемы ?

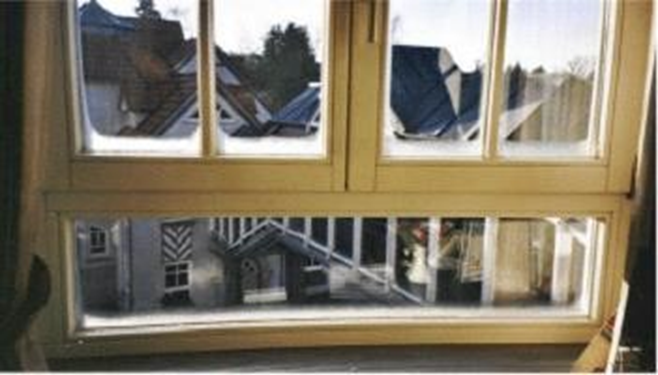

Промерзание однокамерного стеклопакета с низкоэмиссионным стеклом, равно как и выпадение конденсата, происходят в нижней части окна по краю. Причина скрыта в дистанционной рамке. (ситуация справедлива и для двухкамерных
стеклопаетов)

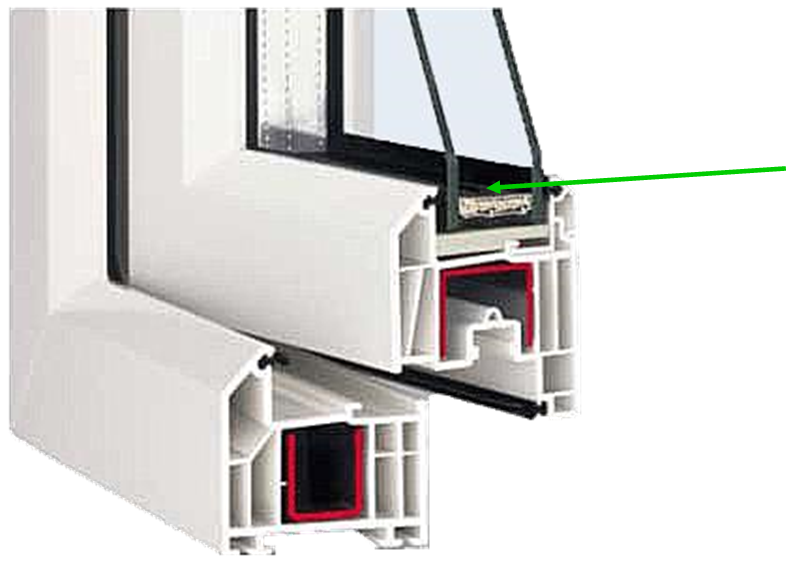

Алюминиевый спейсер
 |
Теплопроводность ( l ) материалов
|
Алюминий |
160 Вт/(м.K) |
|
Сталь |
50 |
|
Нержавеющая сталь |
17 |
|
Стекло |
1 |
|
ПВХ |
0.17 |
|
Дерево |
0.17 - 0.18 |
|
EPDM |
0.25 |
|
Силикагель |
0.13 |
|
Полисульфид |
0.40 |
|
Силикон |
0.35 |
|
Полиуретан |
0.25 |
|
Бутил |
0.24 |
|
Полипропилен + фибра |
0.25 |
|
Полипропилен |
0.22 |
теряется только 30% общей тепловой энергии;
• Посредством излучения – до 70% энергии;
• Во многих регионах двухкамерные стеклопакеты не соответствуют нормам СНиП и ТСН;
Если холода повторятся, что можно предпринять?

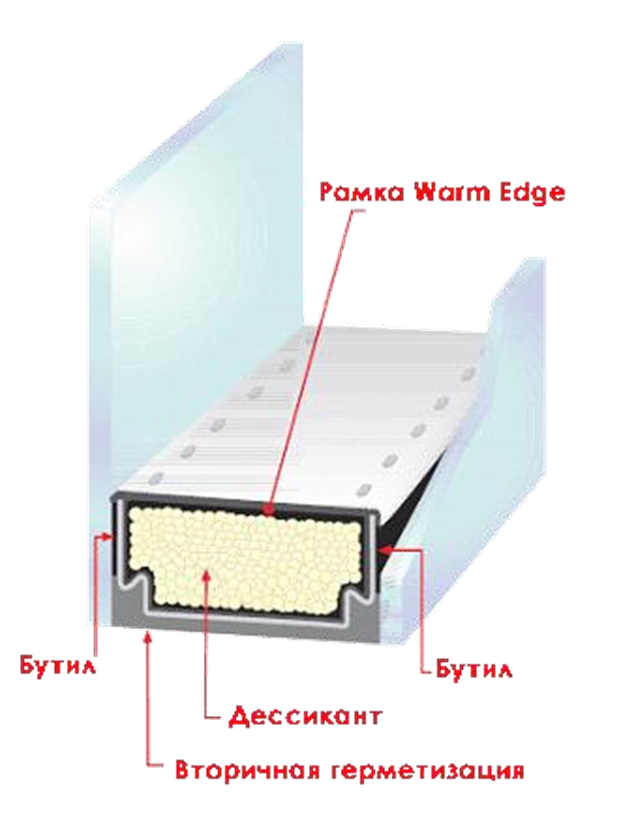

Состав рамки
- полипропилен (0.7 мм)
- в 800 раз выше защитные хар-ки по сравнению с алюминием
Металл
- нержавеющая сталь (0.1 мм)
- в 10 раз выше защитные хар-ки по сравнению с алюминием
- отличная адгезия к герметикам
- отличная проницаемость водяного пара
Преимущества технологии «теплый край»
|
Тип окна |
Дерево U = 1,4 Вт/(м².K) |
ПВХ-профиль U = 1,9 Вт/(м².K) |
Улучшенный алюминий U = 2,0 Вт/(м².K) |
|
Металлическая дистанционная рамка |
1,43 |
1,58 |
1,70 |
|
Рамка «теплый край» |
1,36 |
1,51 |
1,56 |
|
Преимущество, выраженное в Вт/(м².K) % |
0,07 4,9 % |
0,07 4,4 % |
0,14 8,2 % |
Преимущества технологии «теплый край»
|
Размеры (мм) |
Площадь (м²) |
Uw окна |
Uw улучшение W/(m².K) |
Uw улучшение % |
|
|
Рамка алюминий |
Рамка «теплый край» |
||||
|
910 x 1100 1230 x 1480 1580 x 1900 |
1.00 1.82 3.00 |
1.84 1.70 1.60 |
1.67 1.56 1.49 |
0.17 0.14 0.11 |
9.2 8.2 6.8 |
Преимущества технологии «теплый край»

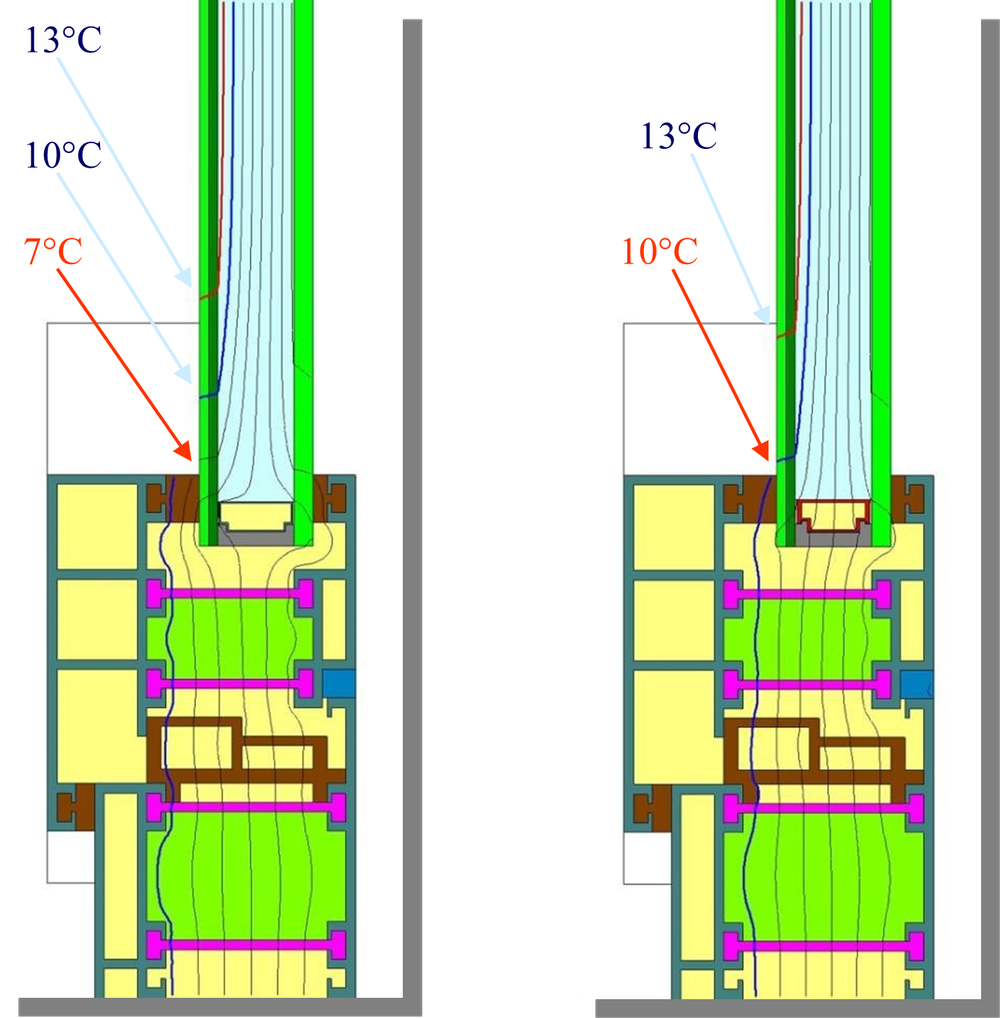

Металлическая рамка Warm E рамка
Данные
Алюминиевая рама Uf = 2.0 W/(m².K) Размер окна 1.23 x 1.48 m
