ВРВ-системы кондиционирования

Современные требования к системам климат-контроля в зданиях ставят перед инженерами задачу поиска энергоэффективных и гибких решений. Одним из таких решений являются ВРВ (Variable Refrigerant Volume) системы, которые обеспечивают индивидуальное управление микроклиматом, высокую адаптивность и экономию энергоресурсов.

Данный доклад рассматривает преимущества ВРВ-систем, особенности их монтажа, а также проводит анализ экономической целесообразности и потенциальных технических сложностей.

1. Преимущества ВРВ-систем

1.1 Энергоэффективность и экономическая выгода

ВРВ-системы оснащены инверторными компрессорами, которые позволяют регулировать подачу хладагента в зависимости от потребности. Это приводит к снижению энергопотребления на 30-40% по сравнению с традиционными системами.

💰 Экономический расчет:

• Средний срок окупаемости ВРВ-системы в коммерческом здании (при условии замены старых кондиционеров) составляет 4-6 лет.

• Расходы на электроэнергию уменьшаются в среднем на 200-300 кВт/ч в месяц при замене классических мульти-сплит систем.

1.2 Адаптивность к климатическим условиям

ВРВ-системы эффективны в жарком климате (способны работать при температуре до +50°С) и в умеренно холодном климате (некоторые модели обеспечивают обогрев при -25°С). Однако в суровых зимних условиях (ниже -30°С) эффективность работы снижается, и может потребоваться дополнительный обогрев хладагента или вспомогательные системы.

1.3 Гибкость проектирования и масштабируемость

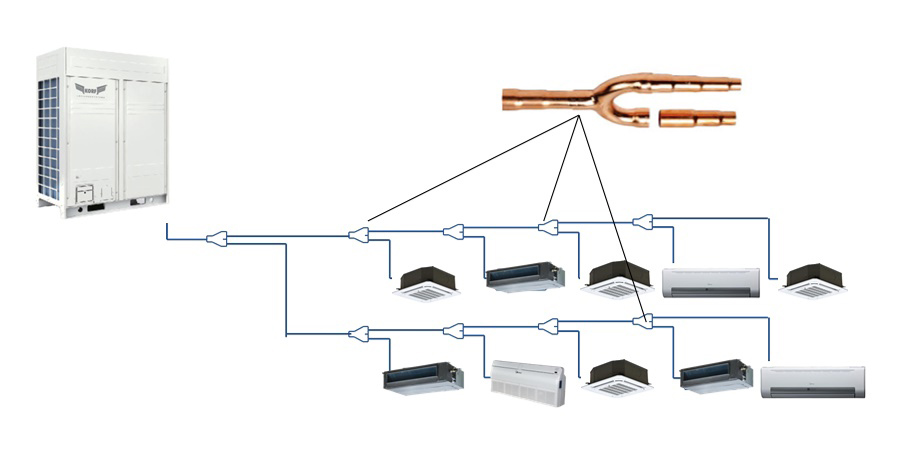

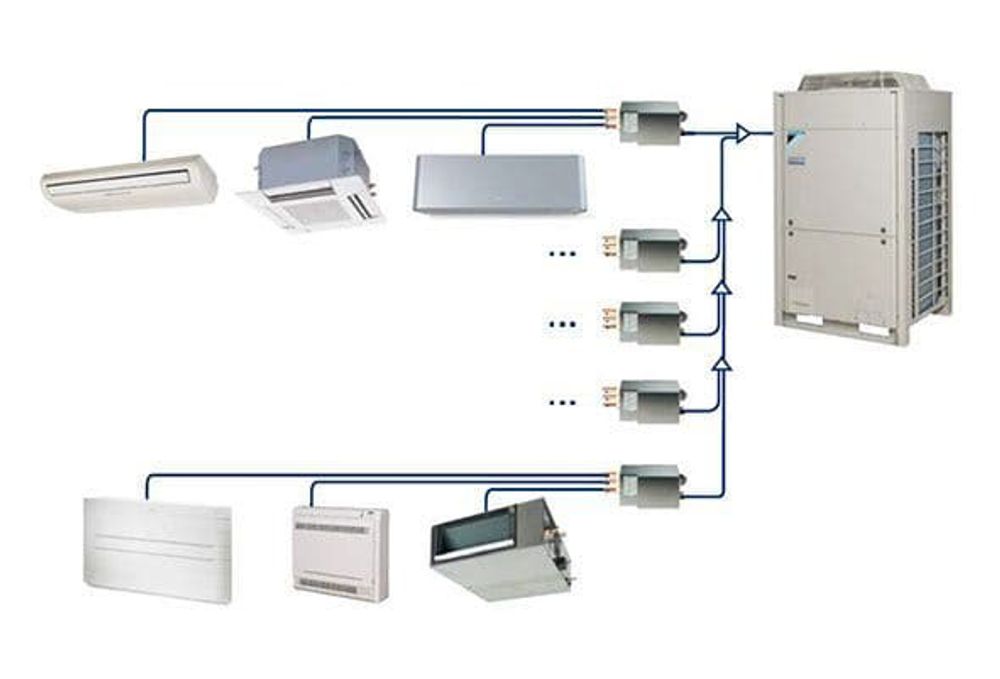

• Подключение до 64 внутренних блоков на один внешний, что делает систему идеальной для больших зданий.

• Длина трассы может достигать 150 м при соблюдении условий по высотным перепадам.

1.4 Современные технологии и интеллектуальное управление

• Использование IoT (интернета вещей) для дистанционного контроля.

• Системы прогнозирования энергопотребления на основе AI.

• Автоматическая диагностика с уведомлениями о техническом состоянии.

2. Монтаж ВРВ-систем: особенности и потенциальные сложности

2.1 Проектирование системы

Перед монтажом необходимо учитывать:
✅ Тепловую нагрузку здания (расчет мощности ВРВ-блока).
✅ Оптимальное размещение блоков с учетом шумоизоляции и доступности для обслуживания.
✅ Максимальные длины трасс, чтобы избежать проблем с циркуляцией хладагента.

2.2 Установка наружных блоков

Наружные блоки устанавливаются с учетом вентиляции и шумоизоляции. Основные требования:

• Минимальное расстояние 500 мм от стен и других объектов.

• Надежные виброопоры для снижения шума.

2.3 Прокладка трубопроводов и электрических соединений

🔹 Требования:

• Использование предварительно изолированных медных труб для минимизации теплопотерь.

• Контроль уклонов труб для предотвращения скопления масла.

🔹 Возможные ошибки:
❌ Нарушение длины трассы (снижение КПД системы).
❌ Плохая изоляция труб (увеличенный расход электроэнергии).

2.4 Настройка и запуск системы

Последний этап включает:

• Вакуумирование трассы (удаление влаги).

• Заполнение хладагентом по расчетным данным (избыточная заправка снижает КПД).

• Подключение системы управления и тестирование работы в разных режимах.

3. Обслуживание ВРВ-систем

Регулярное обслуживание продлевает срок службы ВРВ-систем на 20-30%.

📌 Рекомендованные мероприятия:

• Проверка утечек хладагента (раз в 6 месяцев).

• Очистка теплообменников и фильтров (раз в 3-4 месяца).

• Диагностика компрессора и дренажной системы.

4. Сравнение с альтернативными системами

📊 Таблица сравнительных характеристик

Заключение

ВРВ-системы кондиционирования являются одним из наиболее перспективных решений для создания комфортного микроклимата. Они сочетают высокую энергоэффективность, гибкость установки и интеллектуальное управление.

Вывод: при правильном подходе ВРВ-системы обеспечивают до 40% экономии энергозатрат и окупаются в течение 4-6 лет.
