Мультизональные системы VRF и VRV – это передовые решения для создания независимых климатических зон в одном здании. Они позволяют поддерживать оптимальную температуру в различных помещениях одновременно. В данном материале рассмотрены особенности таких систем, их преимущества перед другими типами полупромышленных кондиционеров, а также все ключевые этапы установки.
Содержание
-
История VRV систем
-
Принцип работы VRF-системы
-
Конструкция и основные компоненты
-
Виды и особенности VRV и VRF систем
-
Достоинства и преимущества
-
Основные производители
-
Монтаж и этапы установки
-
Обслуживание и эксплуатация
-
Часто задаваемые вопросы
История VRV систем
Разработчиком технологии VRV (Variable Refrigerant Volume) является компания Daikin. Идея заключалась в использовании одного мощного внешнего блока, способного подключать несколько внутренних модулей. Это решение позволило создавать индивидуальные микроклиматические зоны, улучшая комфорт и снижая энергопотребление.
После успешного внедрения на японском рынке технология VRV распространилась по всему миру, приобретая новые функции и возможности, такие как удаленное управление и автоматическое регулирование вентиляции.
Принцип работы VRF-системы

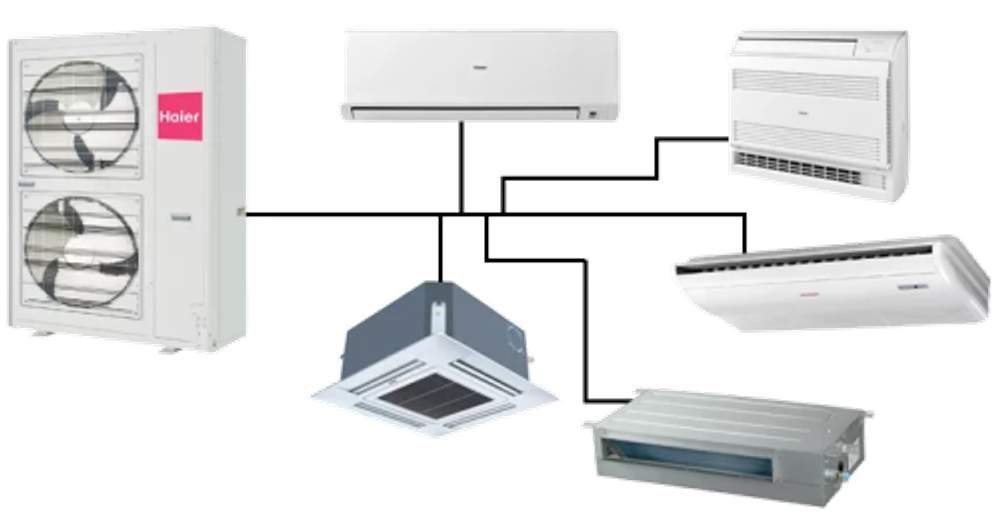

VRF-система включает в себя внешний блок, внутренние модули и сеть трубопроводов, по которым циркулирует хладагент. Основной принцип работы заключается в изменении расхода хладагента в зависимости от текущих потребностей каждого помещения. Это достигается за счет:
-
инверторного компрессора, регулирующего мощность системы;
-
системы термостатов, контролирующих температуру в каждом помещении;
-
автоматизированного управления, позволяющего оптимизировать энергопотребление.
Конструкция и основные компоненты

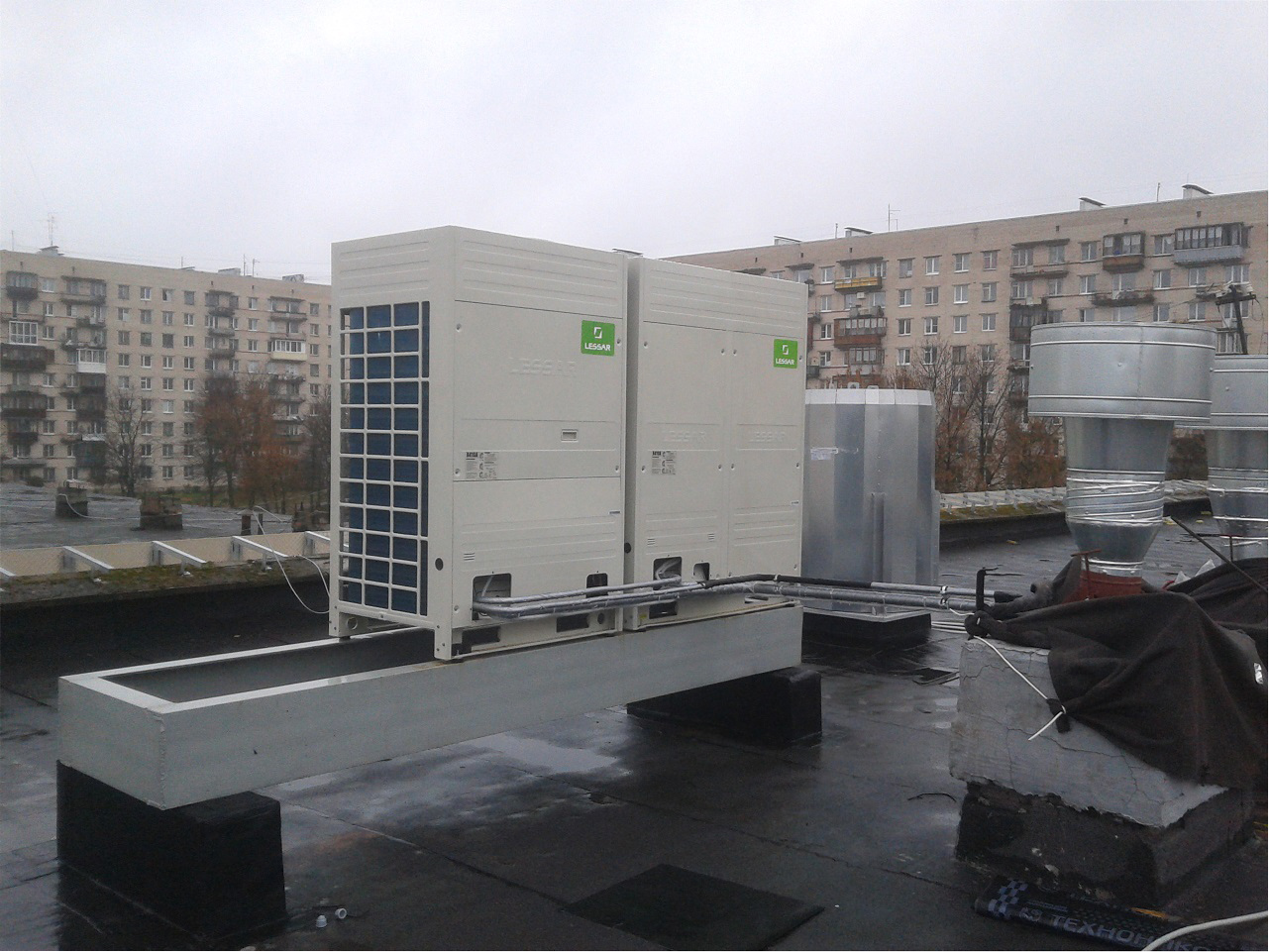

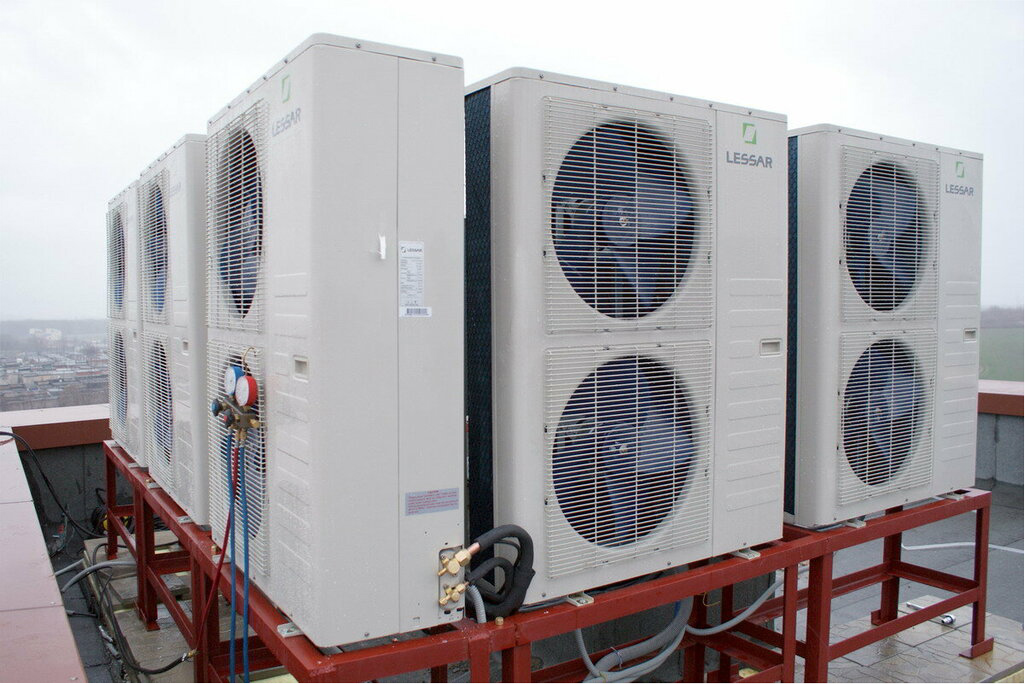

Наружный блок отвечает за сжатие и циркуляцию хладагента. Он включает:
-
компрессор;
-
конденсатор;
-
вентилятор;
-
систему управления и контроля давления.
Внутренние блоки (настенные, потолочные, кассетные) устанавливаются в помещениях и обеспечивают охлаждение или обогрев воздуха. В их конструкцию входят:
-
испаритель;
-
вентилятор;
-
фильтры очистки воздуха;
-
элементы управления.
Виды и особенности VRV и VRF систем
VRF и VRV системы бывают:
-
Двухтрубные – работают в режиме охлаждения или обогрева;
-
Трехтрубные – позволяют одновременно охлаждать и нагревать разные зоны;
-
Mini VRV – компактные системы для небольших помещений (до 100 м²).
Достоинства и преимущества
-
Энергоэффективность – снижение энергозатрат на 30-40% по сравнению с традиционными системами.
-
Гибкость – возможность индивидуального контроля температуры.
-
Комфорт – отсутствие сквозняков и равномерное распределение температуры.
-
Надежность – высокая долговечность оборудования.
-
Компактность – экономия пространства при установке.
Основные производители
Лидерами в производстве VRF-систем являются:
-
Daikin (VRV-системы с высокой эффективностью);
-
Mitsubishi Electric (серия City Multi);
-
LG (Multi V с технологией Art Cool);
-
Samsung (DVM S с функцией Wind-Free);
-
Energolux (инверторные технологии и интеграция с автоматикой зданий).
Монтаж и этапы установки
-
Подготовка и проектирование – расчет нагрузки, выбор оборудования.
-
Монтаж фреоновой трассы – прокладка трубопроводов и соединений.
-
Установка внутренних и наружных блоков – обеспечение герметичности и правильного расположения.
-
Монтаж дренажной системы – отведение конденсата.
-
Инсталляция системы управления – подключение контроллеров и пультов.
-
Опрессовка и тестирование – проверка герметичности трасс.
-
Пусконаладочные работы и ввод в эксплуатацию.
Обслуживание и эксплуатация
Для продления срока службы VRF-систем необходимы:
-
Плановое техническое обслуживание (чистка фильтров, проверка давления хладагента);
-
Контроль работы компрессора и вентиляторов;
-
Мониторинг ошибок и диагностика неисправностей.
Вывод
VRF и VRV-системы – это эффективное, удобное и энергоэффективное решение для кондиционирования воздуха в зданиях различного назначения. Их гибкость, надежность и экономичность делают их идеальным выбором для офисов, гостиниц, торговых центров и медицинских учреждений.
