Маркировка проводов важна для грамотного и оперативного монтажа электрических устройств, комфортного ремонта и недопущения неточностей. Расцветка регламентируется нормативными документами.
Необходимость разделения по цвету проводов
Монтаж и обслуживание электрического оборудование предполагает обеспечение не просто надежности, но и безопасности. Нужно полностью исключить ошибки. С этой целью есть система обозначения цветом изоляции жил.

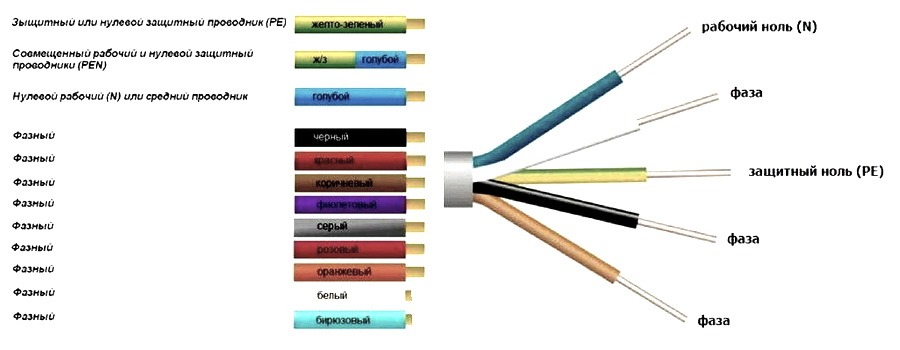

В Правилах устройства электрических установок предусмотрены следующие цвета:
- белый;
- красный;
- синий;
- оранжевый;
- желто-зеленый;
- коричневый;
- фиолетовый;
- черный;
- бирюзовый;
- серый;
- розовый;
- желтый.

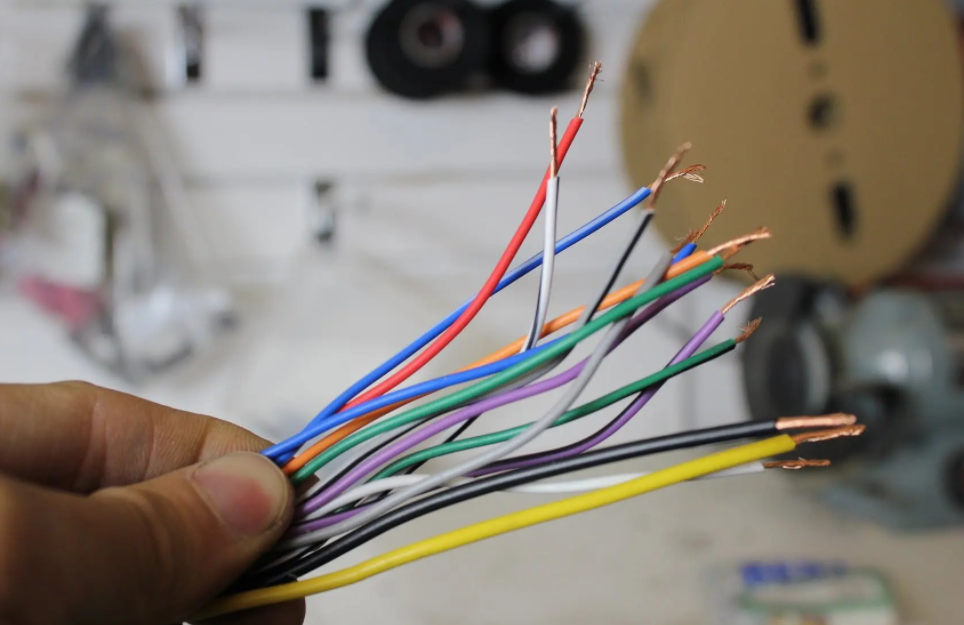

В переделах одного оборудования цвета должны быть едиными в каждой цепи. Ответвления выполняются одинаково выкрашенными проводами. Применение изоляции без различий в цвете облегчает монтаж, ремонт и обслуживание.
Фаза
Она влечет самый большой риск для работающих с проводкой. Если будет случайный контакт с оголенной фазой, то человек получит удар током, в том числе и смертельный. Обозначаются такие провода яркими оттенками. По ним легко узнать, какой провод самый опасный. Это упрощает условия работы.
Обычно фазы имеют красный либо черный цвет, но иногда они оранжевые, белые, розовые, коричневые и так далее. Когда эти цвета взяты как основные, то работать становится легко, ведь земля и нуль имеют фиксированные цвета.

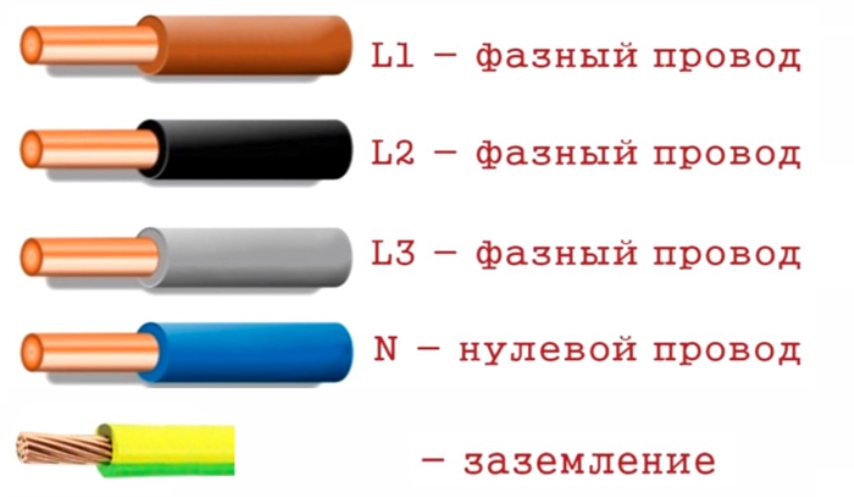

В схеме электропроводок фаза обозначается буквой L. Когда их много, то к букве добавляют цифры 1, 2, 3 и так далее. При наличии 3-фазной сети, фазы обозначают как А, В, С.
Нуль

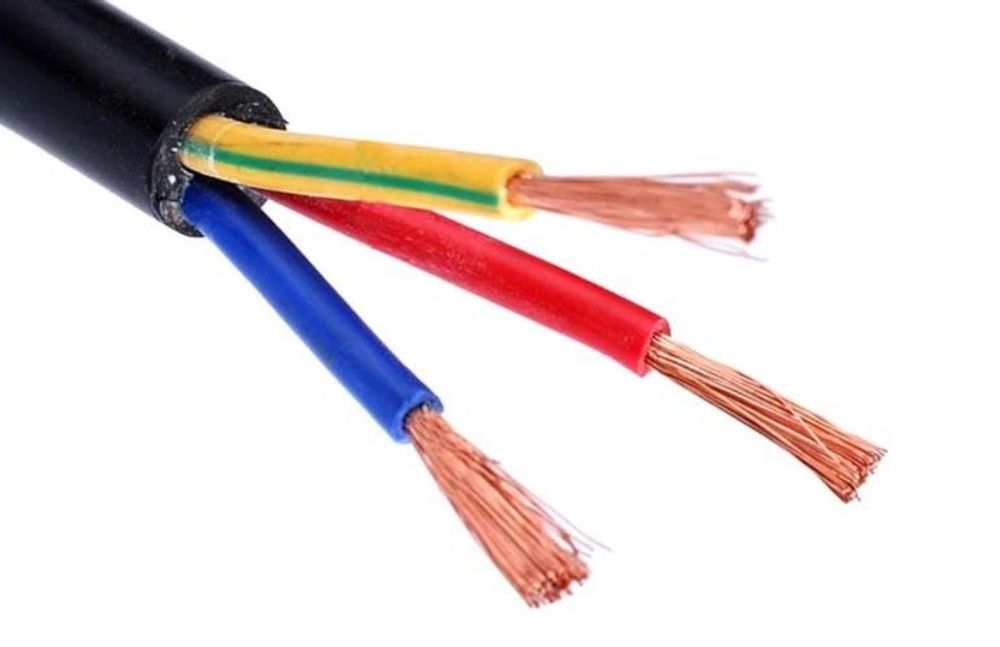

Нейтраль обозначают голубым либо синим цветом, изредка – синим с белоснежной полосой. Он будет таким в 3-жильном, 5-жильном кабеле либо с множеством проводов. На схемах обычно рисуют нуль синим и подписывают буквой N. Как правило, его считаются рабочей нейтралью. Если сравнивать с землей, он участвует в создании цепи электрического питания. Его зачастую определяют, как «-», а вот фазу как «+».
Заземление
Земля обозначается желто-зеленым цветом. Изредка бывает просто зеленым, либо просто желтым. Есть и буквенное обозначение – «РЕ», а если она с нулем, то «PEN» и имеет зеленовато-желтый цвет.
Главное при монтаже и установке электрических приборов – делать все внимательно, соединяя между собой проводники одного оттенка. Даже малая ошибка может спровоцировать к короткому замыканию и нанести вред человеку.
