Реле напряжения: типы и подключение

Электрические бытовые приборы работают при на напряжении 220 В. Время от времени в электросети случаются непредвиденные ситуации, когда оно в розетке оно меняется в меньшую или большую сторону. Что отрицательно сказывается на работе техники, она может даже выйти из строя, сгореть. Решить проблему можно, установив реле напряжения.

Что такое реле напряжение и его назначение

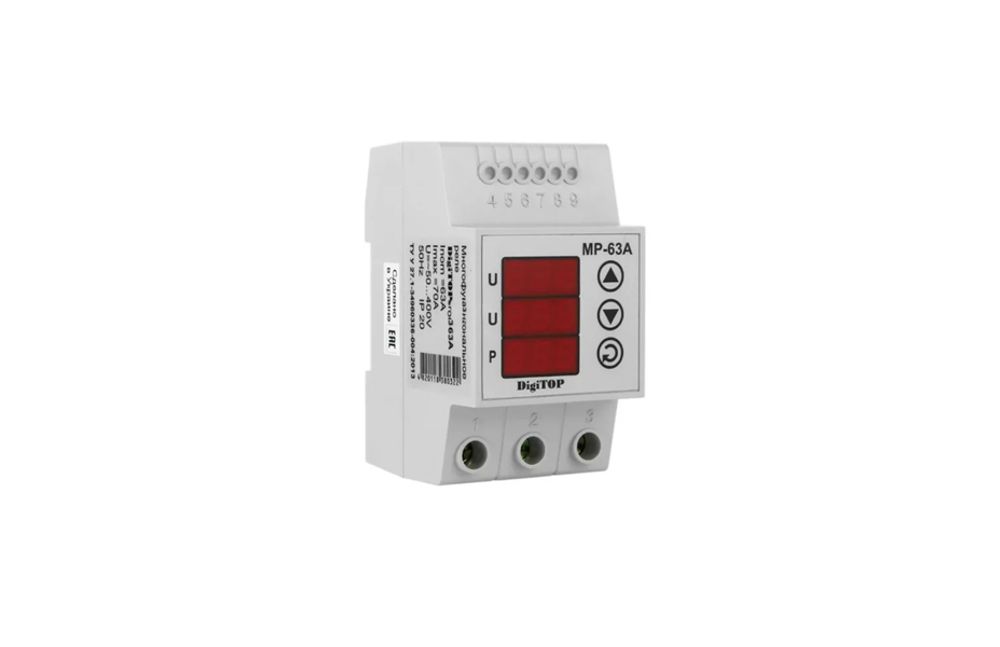

Оно представляет собой устройство, которое состоит из измерительного блока и электромагнитного реле. Последнее служит для разрыва цепи. Более современные модели оснащены цифровым табло, расположенном на передней панели. На нем отображается величина напряжения в сети. Устройство осуществляет его непрерывный контроль, чтобы обеспечить отключение нагрузки или оповестить потребителя о том, что его значения при выходе выходит установленные пределы. Реле напряжения защищает электрическое оборудование и технику от перепадов напряжения, которое возникает в случае, если 1 или 2 из 3-х фаз загружены сильнее остальных, отгорания нулевого рабочего провода.

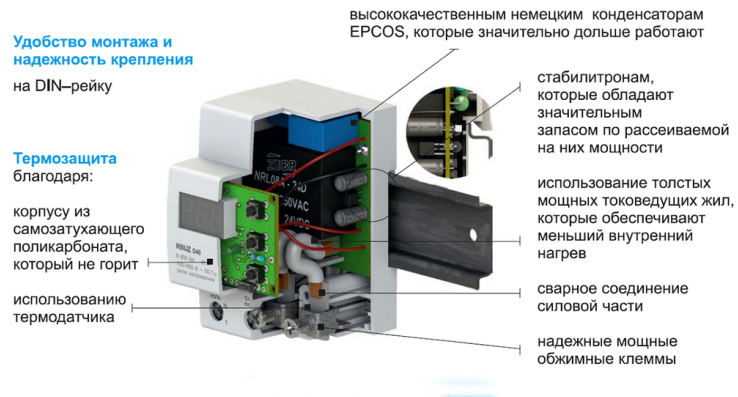

реле напряжение

Принцип действия

Вмонтированный блок слежения за нагрузкой постоянно следит за напряжением на линии. Как только оно отступает от нормы в любую из сторон, механизм подает сигнал на исполнительный модуль, который немедленно отключает нагрузку на линии. Происходит размыкание электрической сети, прекращает осуществляться внешняя подача тока. Это уберегает работающие приборы. Как только подача электричества приходит в норму, достигает требуемых значений, происходит смыкание контактов, подача питания возобновляется. Выбирать реле напряжения необходимо с учетом суммарной токовой нагрузки дома. Его параметры указаны на корпусе. Пропускная способность устройства должна быть выше номинальной мощности сети на 30% (при токовой нагрузки 25 А, нужно реле на 32 А).

Виды устройства

По количеству фаз реле напряжения делятся на одно- и трехфазные устройства. Модели первого типа называются так, потому что пропускают сквозь себя ноль и одну фазу. Для них рабочее напряжение составляет 220 В. Их контакты рассчитаны на 30-40 А, это соответствует наибольшим значениям для домашней проводки.

Подобное устройство с наименьшим списком настроек подходит для пользования людьми без соответствующего образования.

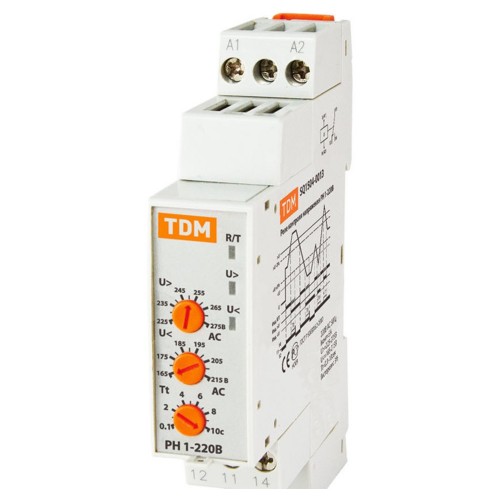

Реле напряжения однофазное

Реле второго типа более сложное. Оно контролирует напряжение сразу на 3 фазах, годится для техники, которая питается от 380 В сети. 3хфазные обладают более полным перечнем регулировок. Пользоваться им могут люди, имеющие определенный опыт в настройке.

По способу установки устройства подразделяются на фиксированные (стационарные) и переносные, по типу изготовления бывают в форме розетки, удлинителя и устанавливаемые на din рейку.

По применению первый вариант самый простой. Розеточные для защиты от перенапряжения подключают прямо в розетку. С одной стороны его корпуса находится обычная розетка, предназначенная для подключения нагрузки, с другой - соответствующий разъем - штепсельная вилка. Подобный тип можно быстро вытащить и включить в другое место.

На поверхности реле в виде удлинителя находится ряд розеток для нагрузки. От розеточного устройства оно отличается наличием кабеля с вилкой. Данное устройство позволят подключить несколько электрических приборов. В домах чаще всего устанавливают именно однофазное реле напряжения.

Наиболее профессиональным является третий тип, в котором реле устанавливается в щиток. Такое способно защитить всю технику, имеющуюся в доме. Оно обладает:

  • высокой пропускной мощностью;
  • расширенным перечнем функций.

Это устройство монтируют на входе в квартиру, непосредственно в распределительный щиток. наличие большого диапазона регулировок позволяет ему работать в нескольких конкретных режимах.

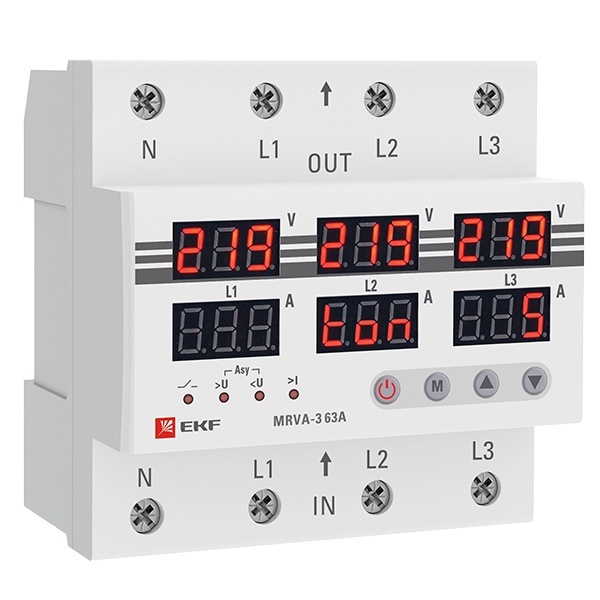

Реле напряжения трехфазное

Преимущества реле

Установка реле, в отличие от стабилизатора, более предпочтительна, в связи с наличием ряда преимуществ:

  • мгновенная реакция. Это главный плюс. При неожиданном скачке разности потенциалов элемент срабатывает очень быстро.
  • бесшумность. Отмечается его тихая работа, а работающий стабилизатор слышен на существенном расстоянии.
  • экономичность. Потребляет незначительное количество энергии.
  • легкость установки. Его можно установить внутри электрического щитка на прочное, надежное, практичное и удобное приспособление - ДИН-рейку. Долго подключать кабели не придется. А для того, чтобы поставить стабилизатор, необходимо врезаться в линию либо разместить его рядом со щитком внутри защитного ящика, специально для этого изготовленного.
  • компактность. Ему не нужно много места.
  • небольшая стоимость.

Правильное подключение реле напряжения

На выполнение работы уйдет 15 минут. Понадобятся следующие инструменты:

  • индикаторная отвертка и с крестовым наконечником;
  • канцелярский или монтерский нож.

Запрещается проводить работы под напряжением. Сеть обязательно выключают, автомат ставят до устройства, учитывающего электрическую энергию. Реле подключают между электросчетчиком и последующей бытовой техникой. После того как сеть будет обесточена, необходимо индикаторной отверткой проверить отсутствие опасного напряжения в месте выполнения монтажа.

Реле ставят на ДИН-рейку, позади находится фиксатор, который надо защелкнуть. Обязательно проверяют, надежно ли установлено устройство. Провода их 3 (2 фазы и 1 ноль), которые отходят от счетчика, зачищают. Вверху реле на своих местах закрепляют «фазу» и «ноль», провод вставляют в клемму (металлические контакты с узлами крепления к ним проводов), затягивают болт. Провод, который идет к потребителю, фиксируют в своем плановом месте внизу корпуса устройства. «Фаза» пойдет дом. Включают главный автомат. Индикаторной отверткой проверяют поступает ли напряжение на вход. Реле включают, настраивают повышенное и пониженное напряжение сработки, а также время повторного включения после того, как заданные параметры восстановятся. Это позволит устройству при импульсном кратковременном изменении в напряжении тока отключать сеть.

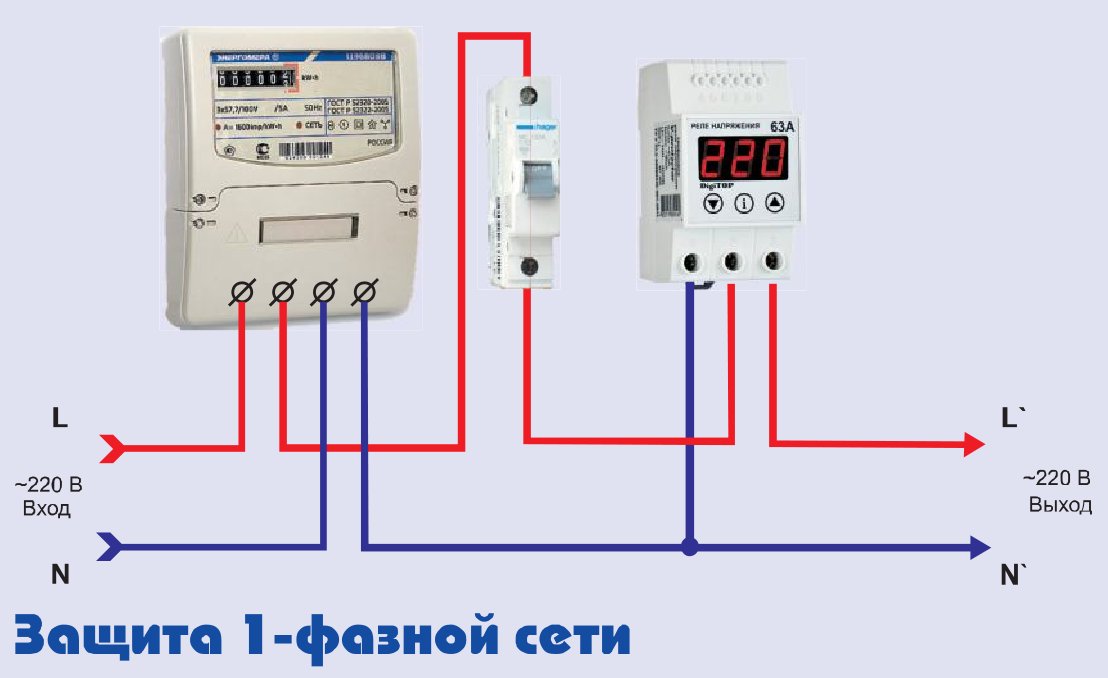

подключение реле напряжения

Реле напряжения разрешено подсоединять на однофазную сеть, в которой расходуемая мощность не превышает 7 кВт. При большей нагрузки обязательно ставят магнитный пускатель. Смысл его установки заключается в том, что реле коммутирует только катушку пускателя, а не всю отходящую сеть. Мощные контакты магнитного пускателя будут коммутировать нагрузку, которую создают все подключаемые приборы.

Подключение реле в трехфазных сетях

Если даже на 1 фазе возникнет перенапряжение 3-х фазное реле напряжения отключит питание на всех. От автомата они подходят к входному контакту реле, такое же количество жил фаз идет на выходной. К любому выходу устройства подключают соленоид контактора, у которого тоже 3 фазы. К ним подсоединяют силовые кабеля. При подключении трехфазного оборудования, необходимо быть внимательным, не спутать фазы. Не надо к каждой подсоединять отдельное устройство, отсоединение одной жилы может привести к выходу из строя оборудования.

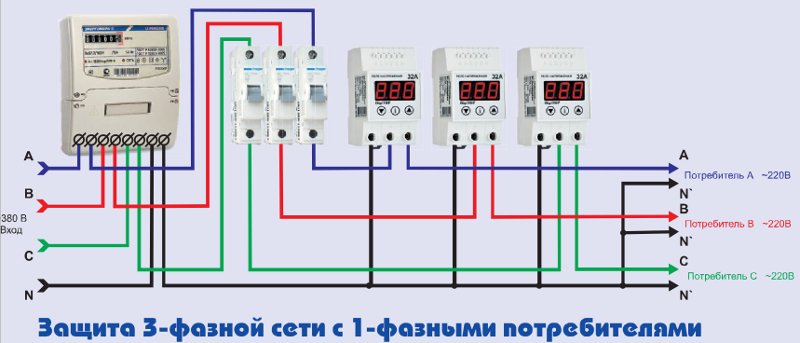

Подключение реле в трехфазных сетях

Владельцы домов должны знать, что наличие большого количества современной техники требует обязательной установки реле напряжения.
