Расчет и монтаж вентиляции

Сложно переоценить роль вентиляции в современных зданиях. Но, для того чтобы установка работала эффективно и бесперебойно, то следует выполнить грамотный расчет и монтаж. Делать это нужно профессионалам, поскольку у них есть большой опыт, профессиональное оборудование и инструменты.

Что учитывают при расчете

При составлении проекта инженеры выполняют расчеты согласно установленным нормам. По санитарным нормам для жилых, административных и общественных объектов на 1 человека, все время находящегося в комнате, нужно 60 м3/час свежего воздуха, а при временном пребывании 20 м3/час.

Расчет по метражу максимально прост. Он выполняется с учетом того, что нормы устанавливают для жилых комнат подачу свежего воздуха 3 м3/час на 1 м2 площади.

Установка бесканальной вентиляции

Технология установки канальной вентиляции сложная, многошаговая и долгая. Но монтаж бесканальной компактной системы не такой масштабный.

Мастера выполняют следующие шаги:

  • Делают отверстие (13.2 см) в стене. Для бурения канала подбирают прямой участок и обследуют его на отсутствие коммуникаций. Используют устройство алмазного бурения, которое позволяет обрабатывать даже камень и бетон. Поскольку техника оснащена пылесосом и коллектором для сбора воды, ремонт в комнате не будет поврежден.
  • Выполняют шумоизоляцию и теплоизоляцию. Соединения меж воздуховодом и стенкой герметизируют с помощью морозостойкого силиконового материала без запаха.
  • Устанавливают с внешней стороны стены декоративную решетку, которая не допускает попадания в систему разные крошки и насекомых. Канал монтируют под углом в 3°-5° книзу. Так в него не попадут осадки.
  • Оборудование прочно фиксируют крепежами на стену.

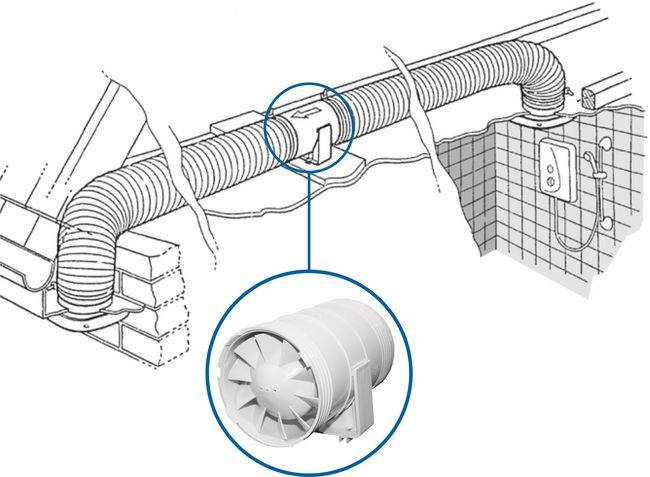

Установка канальной вентиляции

По конструкции канальные вентиляторы имеют свою классификацию:

  • Диаметральные. Это центробежное колесо с лопатками, которые загнуты вперед. Оно находится в кожухе коленообразного типа.
  • Радиальные. В таких устройствах ротор вращается перпендикулярно движению воздушных масс. Они достигают высокого статического давления при такой же производительности, что и осевые модели. Благодаря такому свойству эти приборы хорошо подходят для организации разветвленных длинных систем.
  • Осевые. У них цилиндрическая конструкция. Специальная форма крыльчатки может на дистанции до 5 метров протолкнуть значительный объем воздушных масс. Эти приборы целесообразно использовать в жилых помещениях, так как они прекрасно вентилируют маленькие комнаты, легко устанавливаются и не шумят.
  • Диагональные. Комбинированные устройства, которые вобрали в себя достоинства осевых и радиальных приборов. Они выделяются компактностью, эффективностью и почти бесшумностью. Подходят для коммерческих и промышленных объектов.

Монтаж систем и техники состоит из определенных шагов.

монтаж вентиляции

Проект

Первым делом сформировать техзадание с расчетом показателей воздухообмена. При этом важно учитывать число людей в комнате, метраж и особенность объекта.

Техническое задание требует учета ряда рекомендаций:

  • Хорошо бы, чтобы система гармонировала с убранством комнаты или же была вовсе не заметной.
  • Надо предусмотреть запасное решение, если установка сломается.
  • Для систематического контроля и обслуживания требуется доступ к внутренним частям.
  • Магистраль движения воздушных масс надо выстраивать с минимальными изломами и воздуховодами.
  • Важно достигнуть максимальной эффективности при наименьших затратах.

С учетом технического задания инженеры выбирают конкретный тип системы и делают схему. В последней учитывают линию потоков, а также размещение вентиляторов, воздуховодов и прочих устройств. Обязательно составляется смета с отражением конкретных трат, досконального полноценного перечня материалов и проводимых манипуляций. Затем между заказчиком и исполнителем составляется договор.

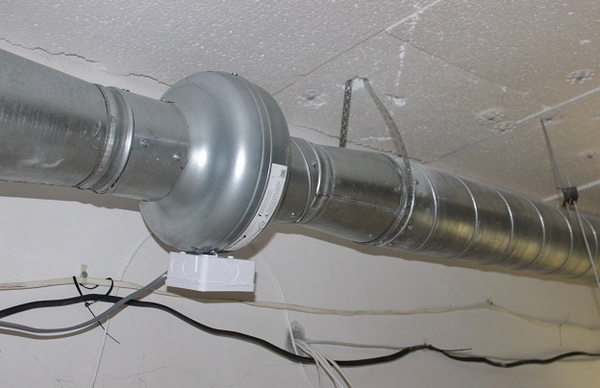

Монтаж оборудования

При использовании моноблочной установки, а кроме того в случае возможности группировки элементов, их размещают в камере. Обычно для этого выделяют чердак либо подвал, поскольку необходим все время доступ для техобслуживания. Крупные компоненты нужно тщательно закрепить, чтобы они не вибрировали. Стоит выполнить установку до отделки, иначе эти манипуляции могут навредить интерьеру.

монтаж вентиляции

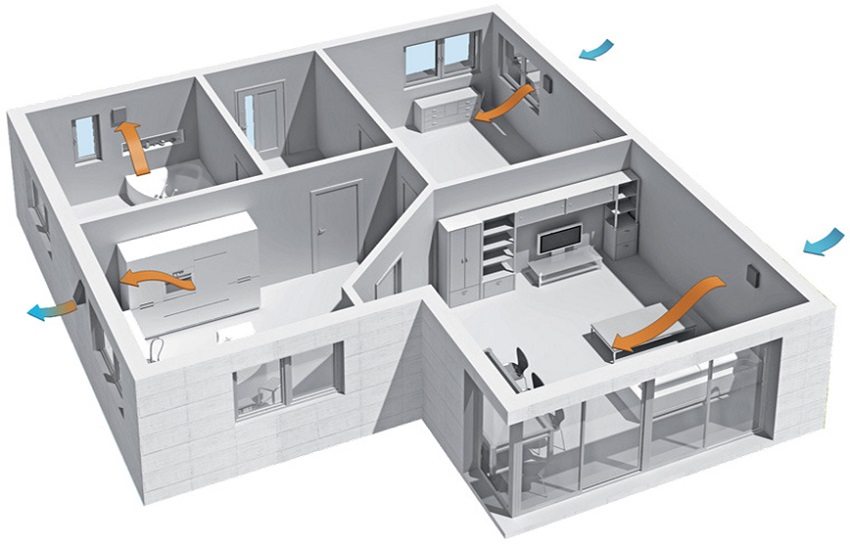

Обустройство притока и вытяжки

В основе приточной вентиляции лежит следующее: воздушные массы забираются с улицы, а затем распределяется по объекту через воздуховоды. У всех комнат есть собственные линии. Отработанные воздушные массы удаляются на улицу с помощью специальной шахты. Поскольку в этажных домах часто используется естественная вентиляция, установка в основном монтажу вентиляторов в ванной комнате и туалете, а также вытяжки на кухне. Для того чтобы не было обратной тяги на вытяжные вентиляторы ставят обратные клапаны.

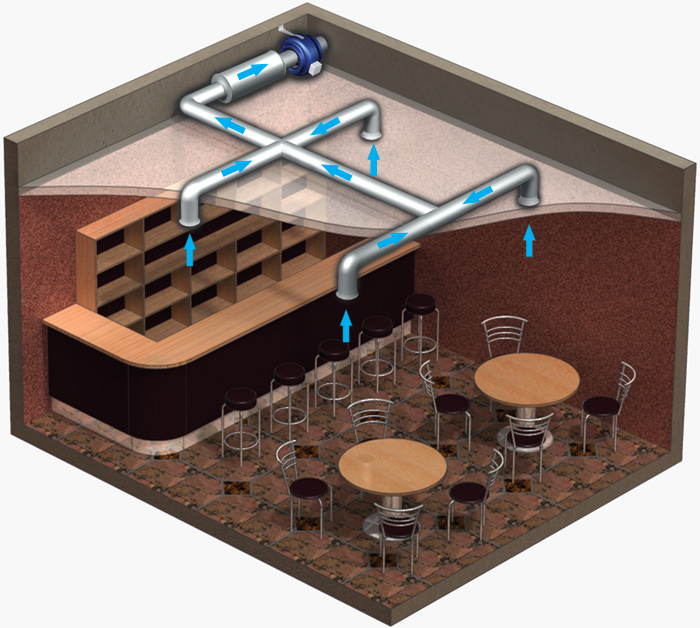

Монтаж вентиляционных каналов

Вначале устанавливают и готовят места, где будут крепиться воздуховоды. Есть стеклотканевые, пластиковые, фольгированные и оцинкованные устройства. Если нужно, то делают отверстия в стенках. Потом объединяют трубы в модули и поднимают их к области установки.

Существуют следующие методики объединения труб:

  • Бандажное.

Бандажами (металлическим кольцом, схожим с пяльцами) соединяют края и затягивают их гайками и болтами.

  • Ниппельное.

Оно применяется обычно для круглых труб. На края воздуховодов надевают или припаивают специальные трубки из металла с резьбой (ниппели).

  • Сварное.

Этот способ используется очень редко, так как он не особо практичен и трудоемок. Применяется лишь в случае специальных требований к герметичности.

  • Фланцевое.

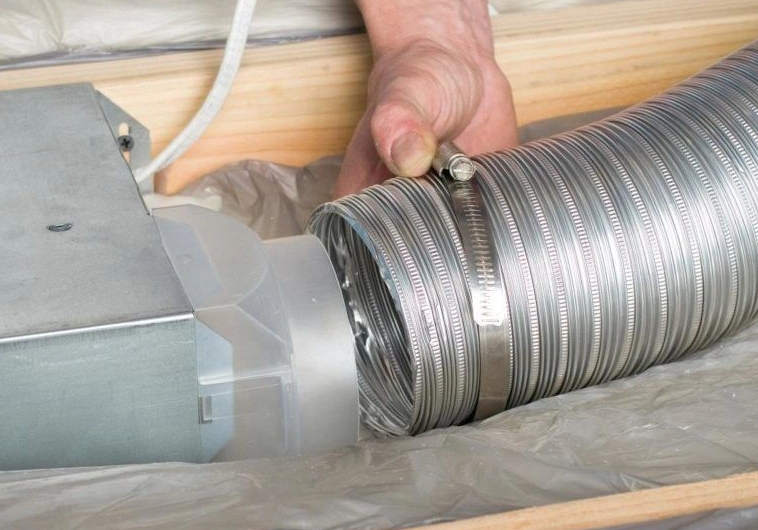

К краям воздуховодов приваривают фланцы и соединяются крепежами между собой. В процессе стыковки со стеной мастера используют хомуты. Для организации изгибов линии либо подсоединения каналов к установке применяют гибкие воздуховоды. Они отличаются высоким противодействием движению воздушных масс, поэтому подходят лишь как вспомогательные устройства. В процессе монтажа их полностью растягивают, никакие провисания недопустимы.

монтаж вентиляции

Работа с другими устройствами

К ним относятся решетки, аэродинамическое устройство, нагреватель воздуха, элементы воздушной сети, диффузоры и прочее. В промышленной системе для устройства, которое распределяет воздух по комнате, используют диффузоры, а в жилых и офисных помещениях – стандартные решетки. Чтобы в комнате был не просто свежий, а еще и чистейший воздух рекомендуется вмонтировать специальный очиститель.

Подсоединение к электрической сети

Для обеспечения безопасности необходим шкаф автоматики и управления. Автоматизация дает возможность включать/выключать технику, защитить ее от замыканий/перегрузок, следить за микроклиматом при помощи специальных датчиков. В основном дверь затворяется на ключ. Во внутренней части располагаются сигнализаторы, переключатели и клавиши, а также аккумулятор для безотказного функционирования. Для оптимизации нужна диспетчеризация. Контроллеры следят за показателями работы установки и извещают о неполадках.

монтаж вентиляции

Пуско-наладка

При пусконаладочных работах выполняют проверку соразмерность действующих декларированным значениям, пожароустойчивости и точность подсоединения к электрической сети.

Кроме того, мастера осуществляют проверки в 3 версиях:

  • на наибольшей мощности вытяжки при не работающей приточке;
  • на наибольшей мощности приточки при не работающей приточке;
  • на наибольшей мощности.

Первые 2 исследования позволяет исключить обратную тягу. После скрупулезной проверки эффективности предоставляется документация:

  • техдокументация;
  • паспорт установки;
  • акт приема;
  • документ о монтаже и пуско-наладке;
  • инструкция по использованию.

Вентиляция будет работать максимально эффективно рекомендуется обращаться к профессионалам. Без соответствующих навыков грамотно провести работы не получится.
