VRV и VRF системы кондиционирования воздуха устанавливаются на полупромышленных и промышленных объектах для различных целей, а также в административных, коммерческих и других зданиях. Они используются для кондиционирования воздуха в нескольких десятках помещений одновременно, позволяя при этом поддерживать разную температуру в каждом отдельном помещении.
Установка такого оборудования представляет собой комплекс сложных работ, требующих специальных навыков, высокой точности и профессионализма. Установка должна проводиться строго в соответствии с требованиями производителей оборудования.
Преимущества использования
VRV и VRF системы очень удобны и практичны. Их использование обладает рядом выдающихся преимуществ, таких как:
1. Энергосбережение - специальная трехтрубная инверторная система позволяет одновременно работать на охлаждение и обогрев помещений с использованием одного наружного блока, обеспечив эффективность до 6.5, то есть за 1 кВт потребляемой энергии мы получаем 6.5 раз больше холода;
2. Экономия места - блоки таких кондиционеров очень компактны;
3. Разнообразие вариантов оборудования - позволяет проводить установку с учетом особенностей любой планировки и на большие расстояния;
4. Простота использования - управление интуитивно понятно и осуществляется как контроллерами, так и пультами дистанционного управления. Возможно подключение к системе "умного дома";
5. Надежность - кондиционеры обладают функцией самодиагностики, восстановления системы и могут работать независимо друг от друга.
Внутренние блоки системы кондиционирования воздуха VRF могут быть различных типов, каждый из которых устанавливается индивидуально в зависимости от проектных особенностей помещения. Таким образом, можно выбирать между кассетными, настенными, воздушными и универсальными блоками.
Мы предоставляем услуги "под ключ": не только установку систем кондиционирования воздуха VRV и VRF, но и их проектирование, техническое обслуживание, аудит и ремонт. Специалисты ООО "ОУВеКон-Инжиниринг" быстро и эффективно выполнят работы любой сложности, с учетом всех стандартов и требований.

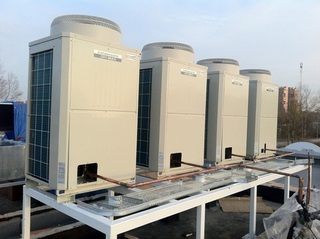

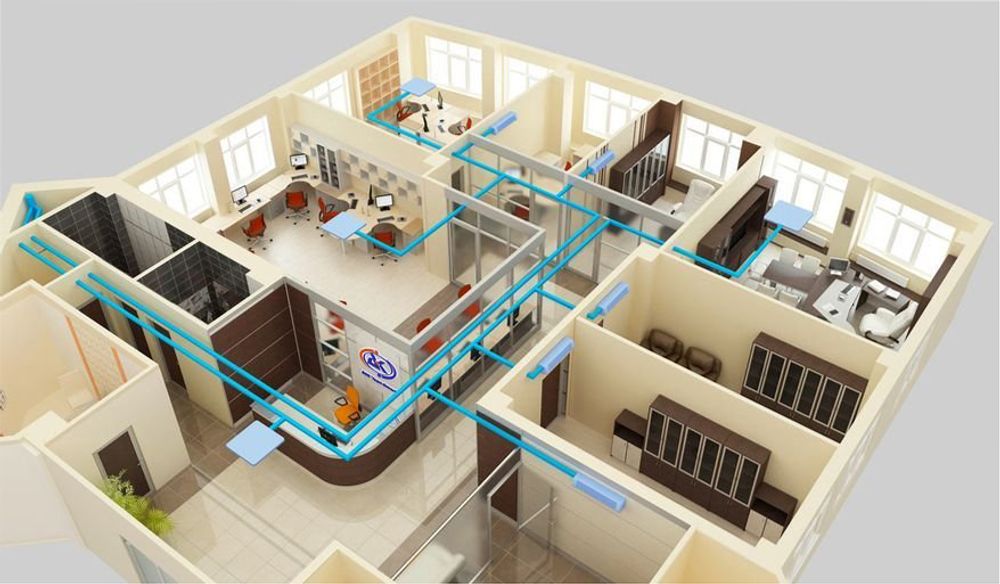

Если площадь офиса, торгового, промышленного или другого строительного объекта превышает 500 квадратных метров и включает в себя большое количество помещений, то рациональным будет использование многозонных систем кондиционирования воздуха для кондиционирования. Системы кондиционирования воздуха VRF (Variable Refrigerant Flow) позволяют работать с каждым помещением индивидуально, обеспечивая оптимальный микроклимат в нем. Как правило, они состоят из одного наружного блока и нескольких внутренних блоков, соединенных между собой фреоновыми трубами.
Первая система такого типа была разработана японской компанией Daikin в 1982 году. В настоящее время производитель предлагает несколько вариантов многозонных систем: VRV Plus, Hi-VRV, Super Multi Plus и т. д. Все они оснащены современными модулями, управляемыми с использованием специального программного обеспечения, и предусматривают интеграцию в систему "умный дом". Это обеспечивает эффективное управление микроклиматом в здании и каждом помещении индивидуально.
Основные преимущества
Цена системы кондиционирования воздуха VRV довольно высока, но этот недостаток полностью компенсируется набором преимуществ. Например, правильно выбранная система способна "перекачивать" фреон на расстояние до 300 метров, при этом допустимая разница в высоте между наружными и внутренними блоками может достигать 35 метров. Эти характеристики особенно важны при использовании большого количества внутренних блоков и обширной сети фреоновых труб. Внутренний блок выбирается на основе тепловых потерь в конкретном помещении. Основ
ные типы внутренних блоков: настенные, воздушные, кассетные и потолочные.
Специалисты, работающие с многозонными системами, также выделяют такое преимущество их использования на крупных объектах, как экономия свободного пространства для размещения наружных блоков, высокое значение отношения охлаждающей способности к весовым и габаритным характеристикам оборудования и высокая энергоэффективность. В первом и втором случаях речь идет о компактности и низком весе наружных блоков, а также о возможности размещения их в любом удобном месте. Энергоэффективность достигается за счет использования современных технологий и возможности восстановления тепла (трехтрубные системы). Основные преимущества многозонных систем:
1. Бесперебойная работа в широком диапазоне наружных температур.
2. Высокая энергоэффективность систем.
3. Низкий вес и габариты.
4. Низкий уровень шума во время работы оборудования.
5. Высокая надежность.
Также стоит обратить внимание на то, что проектирование кондиционирования воздуха на основе многозонных систем выполняется практически без ограничений. Количество кондиционируемых помещений и длина трубопровода могут быть любыми.
Основные черты проектирования
Проектирование вентиляции и кондиционирования воздуха на основе систем VRV предполагает комплексную работу, включающую, безусловно, расчеты в специализированных программах для выбора оборудования от производителя. Основные шаги:
1. Определение тепловых потерь для каждого помещения.
2. Определение маршрута фреоновых труб в помещениях с указанием длин, разницы в высоте между блоками и участками фреоновых труб, количества поворотов фреоновых труб.
3. Определение типа внутреннего блока для каждого помещения.
4. Определение типа управления и возможности подключения к системе "умный дом".
5. Расчет системы в программе, предоставленной производителем.
6. Получение результатов расчетов, гарантирующих оптимальную работу системы.
Кроме того, система должна быть спроектирована таким образом, чтобы обеспечить обслуживаемость оборудования - доступ для ремонта и техобслуживания. Речь идет о восстановлении работы оборудования в случае поломок, устранении неисправностей, профилактических осмотрах. Специалист не должен сталкиваться с преградами, если необходимо провести аудит системы кондиционирования воздуха или просто заменить фреон или провести компьютерную диагностику системы с использованием специального оборудования.
Некоторые тонкости установки
Установку оборудования и прокладку фреоновых труб следует начинать только после получения проектной документации. После этого выполняются все последующие строительно-монтажные работы, начиная с закупки блоков и заканчивая вводом в эксплуатацию. Установка инженерных систем вентиляции и кондиционирования воздуха VRV имеет свои особенности:
1. Маршруты фреоновых труб состоят из медных труб необходимого диаметра согласно расчету, рефнетов-сплиттеров, медных фитингов, и их соединяют друг с другом пайкой в нейтральной газовой среде.
2. Работы должны проводиться таким образом, чтобы защитить внутреннюю поверхность трубопровода от образования углеродных отложений/накипи, то есть внутренняя поверхность фреоновых труб должна оставаться как можно чище.
3. После завершения пайки фреоновая цепь проверяется на герметичность (накачивается под давлением не менее 41 бар) и, при необходимости, заполняется нейтральной средой - высокочистым азотом.
4. Кабели коммуникации системы должны быть проложены от наружного блока к самому отдаленному внутреннему блоку в соответствии с требованиями производителя и не должны быть повреждены.
5. Кабели индивидуальных пультов управления также должны быть проложены согласно требованиям производителя и пред
