Как подключить кондиционер Kentatsu?

Подключение кондиционера требует точности, соблюдения техники безопасности и выполнения всех этапов. Прежде чем начать, убедитесь, что у вас есть все необходимые инструменты и материалы.

1. Подготовка к монтажу

Инструменты и материалы:

• Уровень, рулетка, карандаш.
• Дрель с ударным механизмом и набор сверл.
• Ваккумный насос.
• Манометрический коллектор.
• Труборез и развальцовочный инструмент.
• Гаечные ключи, отвертки.
• Медные трубки и теплоизоляция для них.
• Электрический кабель сечением 1,5–2,5 мм².
• Дренажный шланг.
• Стенд для наружного блока (если крепление на стену).

2. Выбор места для установки

Внутренний блок:

• Высота установки: 2–2,3 м от пола.
• Расстояние до потолка: не менее 15 см.
• Свободное пространство по бокам: 20–30 см.
• Не располагайте блок напротив кровати или рабочего места, чтобы избежать прямого потока воздуха.

Наружный блок:

• Устанавливайте на прочной стене, балконе или на земле.
• Минимальное расстояние до стены сзади блока: 10 см.
• Расстояние от блоков до препятствий спереди: не менее 1 м.

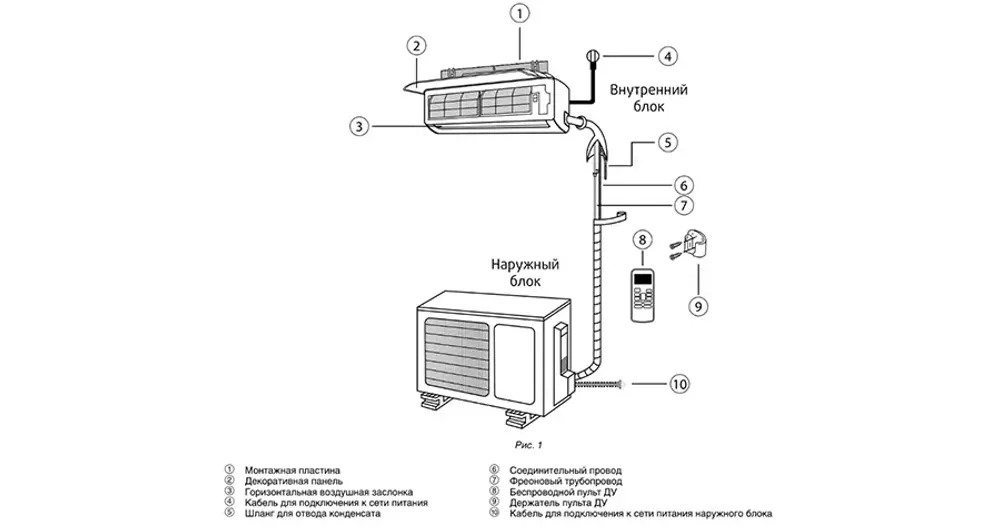

3. Установка внутреннего блока

1. Закрепите монтажную пластину:
   Используйте уровень для точной установки. Закрепите пластину на стене при помощи дюбелей и саморезов.

2. Просверлите отверстие для коммуникаций:

   • Диаметр: 50–65 мм.
   • Угол наклона: 5° наружу, чтобы предотвратить скопление конденсата.

3. Подготовьте кабели и дренаж:

   • Проложите электрический кабель через отверстие.

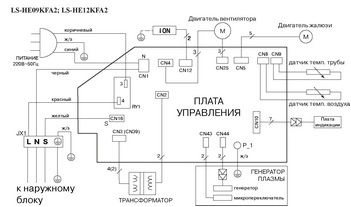

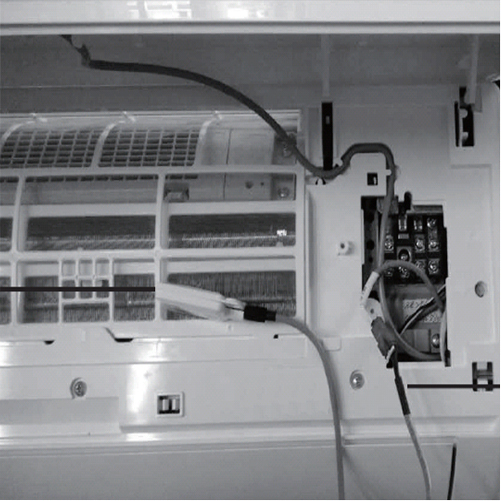

   • Подключите кабель к клеммной колодке в соответствии с инструкцией (проверьте маркировку: L, N, PE).
   • Закрепите дренажный шланг, чтобы вода свободно стекала.

4. Закрепите внутренний блок:
   Аккуратно повесьте блок на монтажную пластину.

4. Установка наружного блока

1. Закрепите кронштейны:
   Убедитесь в надежности крепления на стене. Максимальная нагрузка должна соответствовать весу блока.

2. Установите наружный блок:

   • Закрепите блок на кронштейнах с использованием антивибрационных прокладок.
   • Оставьте доступ к сервисным портам для дальнейшего обслуживания.

3. Подключите трубки и кабели:

   • Используйте медные трубки диаметром: 1/4 дюйма (6,35 мм) для подачи и 3/8 дюйма (9,52 мм) для обратки (уточните размеры в инструкции).
   • Обязательно изолируйте трубки теплоизоляцией.

5. Соединение трубопроводов

1. Подготовка медных трубок:

   • Отрежьте трубы нужной длины с запасом 10–15 см.
   • Очистите и развальцуйте концы с помощью специального инструмента.

2. Соединение:

   • Подключите трубки к наружному и внутреннему блокам, используя фитинги.
   • Затяните гайки с усилием 20–30 Н·м для герметичности.

3. Изоляция:
   Обмотайте теплоизоляцией обе трубы и закрепите их вместе с дренажным шлангом и кабелями.

6. Вакуумирование системы

1. Подключите манометрический коллектор к сервисному порту наружного блока.
2. Присоедините вакуумный насос и включите его.
3. Создайте вакуум в системе, доведя давление до -0,1 МПа (760 мм рт. ст.).
4. Убедитесь, что система герметична, и выдержите вакуум 15–30 минут.
5. Перекройте вентиль и отключите насос.

7. Запуск системы

1. Откройте вентили на наружном блоке:
   Используйте шестигранный ключ, чтобы открыть клапаны подачи и обратки.

2. Проверьте подключение:
   Включите питание и проверьте работу кондиционера.

3. Проверьте температуру и давление:
   Убедитесь, что система работает корректно в обоих режимах (охлаждение и обогрев).

8. Завершающий этап

1. Закрепите коммуникации (кабели, трубки) на стене с помощью хомутов.
2. Установите декоративную накладку на отверстие в стене.
3. Проверьте герметичность дренажа, убедившись в отсутствии утечек воды.

Важно:

• Всегда следуйте инструкциям производителя, указанным в технической документации.
• Если у вас нет опыта подключения кондиционеров, обратитесь к квалифицированным специалистам.
