Как подключить двухклавишный выключатель

Использование двухклавишных выключателей в помещениях разного предназначения позволяет управлять одновременно несколькими приборами из одной точки. Таким образом, получается оптимизировать эксплуатацию электрооборудования, подключенного к одной цепи. Допустим, можно организовать освещение раздельного санузла. В коридоре будет установлен только 1 выключатель. В туалете включается свет одной клавишей, а в ванной комнате – другой. Многим нравится такая организация, поэтому мы расскажем о преимуществах и особенностях двойного устройства, и как подключить двухклавишный выключатель.

двухклавишный выключатель

Плюсы установки 2-клавишных выключателей

Двойной выключатель не имеет недостатков, кроме возможной временной путаницы в начале использования.

К достоинствам относится несколько моментов:

  • Возможность самостоятельной корректировки освещения, благодаря последовательному подсоединению отдельных светильников и ламп.
  • Использование при высокой влажности и в уличных условиях. Корпус сделан из высококачественного материала, поэтому хорошо защищает элементы внутри от механического воздействия и влаги.
  • Возможность выбора оптимальной яркости – от полумрака до яркого света.
  • Минимизация пожароопасности, так как в помещении двухклавишных выключателей нужно меньше, чем одноклавишных.
  • Экономия шнура, поскольку используется только один кабель.
  • Экономия электрической энергии, так как регулируется количество работающих ламп.
  • Для эксплуатации в условиях высокой влажности изделие оснащают специальным защитным кожухом и ударопрочным корпусом.

Конструктивные особенности и принцип действия

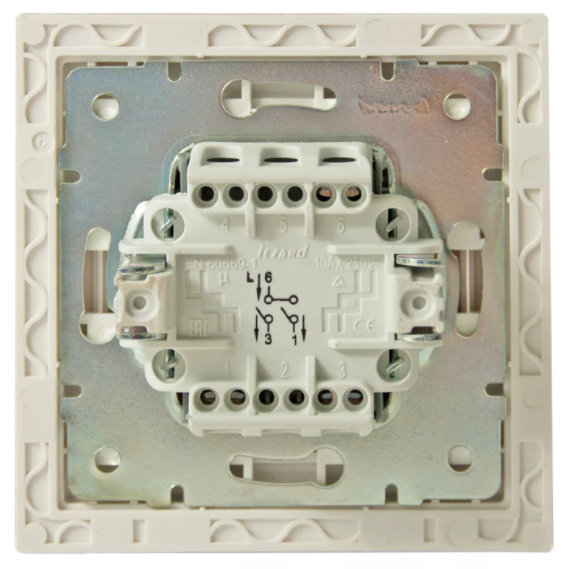

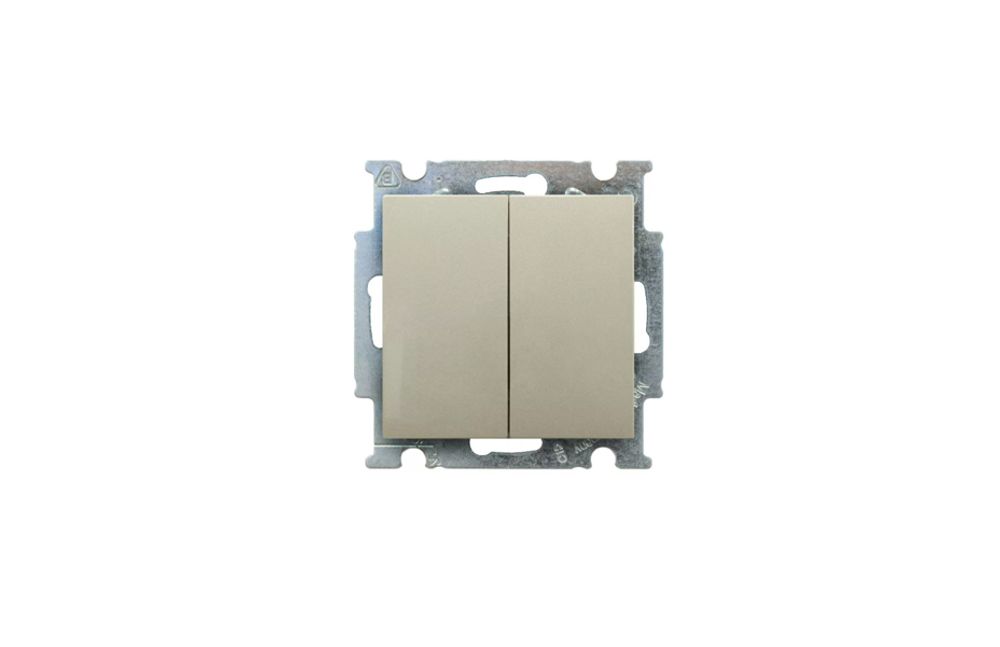

Конструктивно 2-клавишный выключатель делится на 2 части:

  1. Механизм – провода и рабочая часть.
  2. Рама из пластика с кнопками.

Крепеж рамки бывает либо посредством защелок, либо винтиков. Рабочая деталь так же фиксируется либо распорными лапками, либо путем крепежа рамки из металла с пазами. По бокам есть 2 винта. Когда их закручивают, лапки вплотную вставляются в полость в стене.

Если говорить о принципе действия, то есть несколько вариантов освещения:

  • Включение двух кнопок – включаются все лампы, в помещении максимум освещения.
  • Включение первой клавиши – работает одна лампа либо группа светильников.
  • Включение второй клавиши – одни области помещения видны хорошо, остальные затемнены.

двухклавишный выключатель

Особенности установки

Подключение двухклавишного выключателя на две лампочки включает в себя несколько этапов:

  • выбор местоположения;
  • штробление;
  • соединение проводов;
  • установка светильников;
  • фиксация выключателя;
  • пуско-наладка.

Выбор месторасположения

К месту расположения выключателя должен быть свободный доступ. Высота от пола должна быть 80-100 см, а расстояние до источников воды – не меньше 60 см. Не рекомендуется устанавливать устройство прямо в ванной комнате. Лучше всего подходит коридор. К примеру, для регулирования освещения в туалете и ванной комнате устанавливают выключатель в коридоре.

Если решено установить двухклавишное изделие с LED подсветкой, важно помнить, что для него не подходят светодиодные лампы. Из-за токов утечки через разрядник подсветки может быть мерцание при выключенном освещении.

С учетом выбранного места и расстояния до приборов освещения высчитывают необходимую протяженность провода. Лучше покупать его с запасом, поскольку необходимо будет зачищать, разрезать.

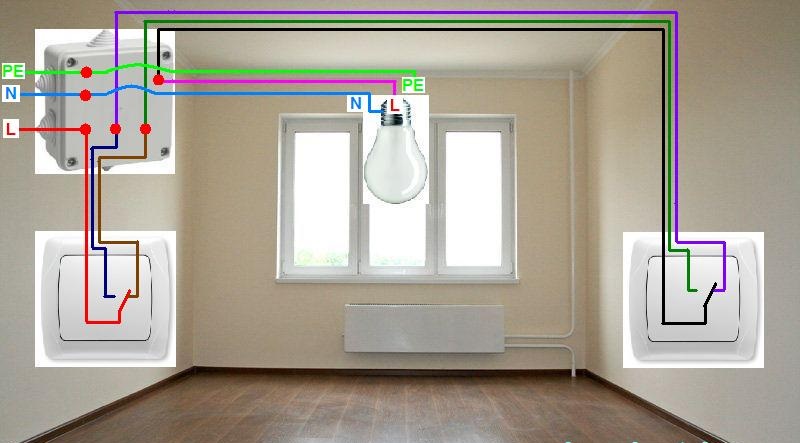

двухклавишный выключатель

Штробление поверхности

Этот этап опускают лишь когда прокладывается новая проводка с медными жилами. Когда она старая, ее непременно обновляют. Для ламп берут провод ВВГнг с сечением 1.5 мм2. Если дополнительно будут подключаться розетки, рекомендуется сечение 2.5 мм2.

При подготовке стен выполняется штробление и подготовка места для монтажных коробок и подрозетников. Одновременно с эим специалисты советуют устанавливать в щиток еще один автоматический выключатель. Особенно он полезен, когда в будущем будет проводиться ремонт. Благодаря нему можно отключить лишь один контур, а прочие станут функционировать как прежде.

Штробление предполагает проделывание канавок для прокладки кабеля. Зазоры закрывают алебастром либо строительным раствором. Потом выполняют оштукатуривание и декоративную облицовку. Желательно зафиксировать на бумаге схему подключения двухклавишного выключателя. Это в последующем поможет при ремонтных работах.

Схемы подсоединения

Подключение проходного двухклавишного выключателя выполняется по схемам, которые делятся по назначению:

  • на 2 точки света;
  • на группу ламп люстры.

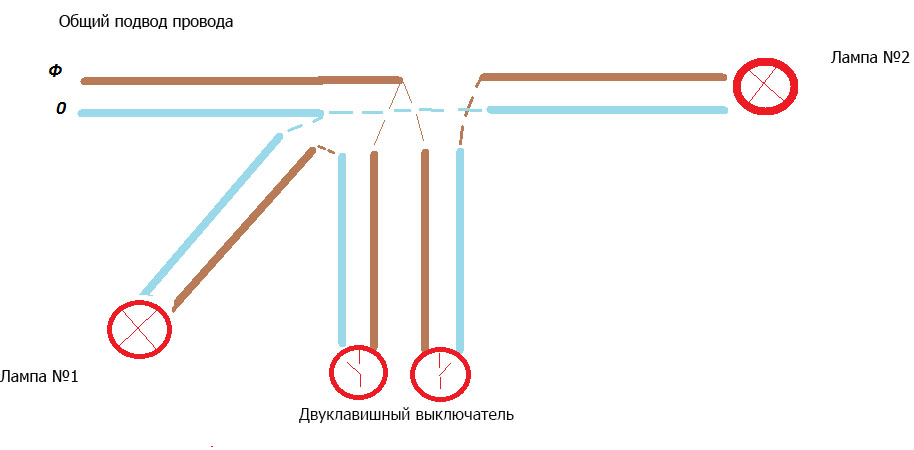

На 2 точки света

В возведенных в недалеком прошлом многоэтажках в электрической сети непременно есть заземление, которое подводят к каждому светильнику. Когда дом воздвигнут давно, скорее всего заземления там нет. В ряде ситуаций при строительстве загородных домов вследствие малой мощности приборов освещения не используют заземление. В этой ситуации «землю» изолируют для исключения внештатных ситуаций при эксплуатации системы.

Такая схема подключения подходит для подсоединения 1-го светильника с 2-мя лампами или 2-х независимых приборов освещения. К входной клемме электрического выключателя подводят фазу. Потом подводят к приборам освещения через отводящие независимые контакты.

Схемы подсоединения

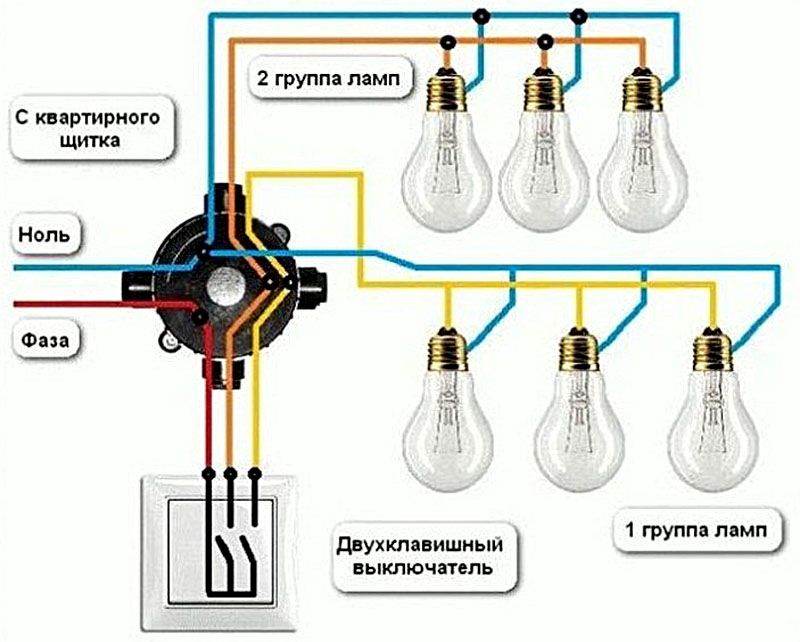

На группу ламп люстры

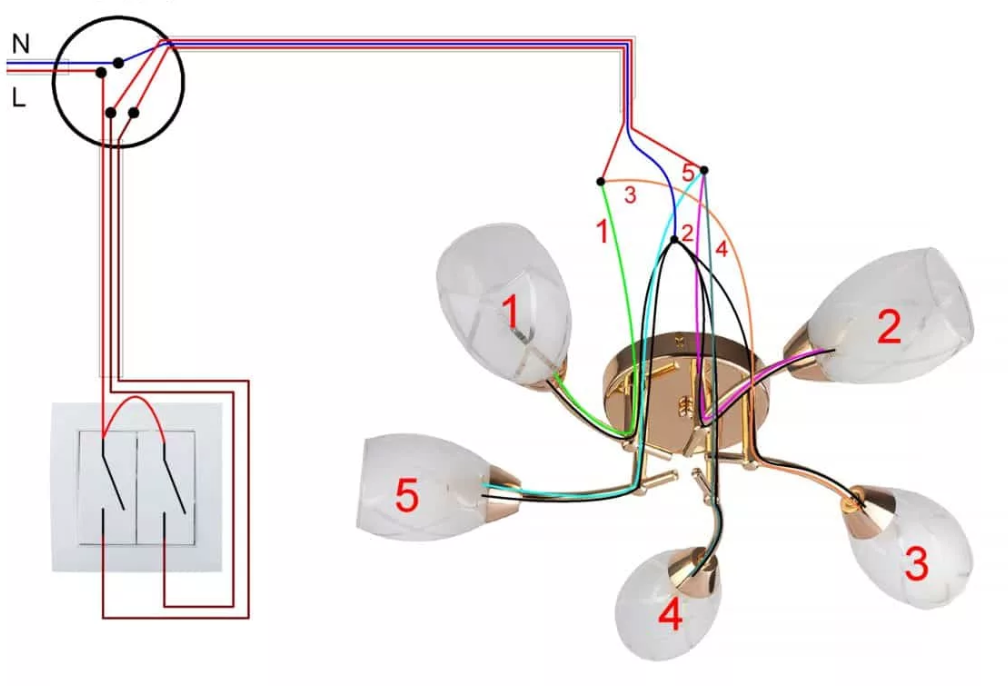

Большинство люстр состоит из 3 и более лампочек. Но далеко не всегда есть необходимость, чтобы они работали одновременно. В целях экономии электричества их распределяют на группы и подсоединяют к разным клавишам выключателя.

Напрямую подводят к люстре от распределительной коробки нейтральный проводник N и защитный проводник PE. К выключателю подсоединяют фазный проводник L и подводят от каждого вывода к отдельной группе. В итоге каждый патрон будет подключен в сеть параллельно.

На группу ламп люстры

Монтаж светильников

Существует несколько факторов, которые влияют на организацию освещения с двумя отдельными светильниками или двумя лампами:

  • монтажная основа;
  • состояние проводки;
  • модель ламп.

Ремонт светильников будет легким, если главная жила имеет вывод в месте монтажа. Если в помещении новый либо подвесной потолок, нужны будут добавочные крепежи либо закладные для приборов освещения.

Когда от двухклавишного выключателя к лампе идут 2-фазные кабели, то выполняют их поочередное подсоединение к конкретной лампочке. Из монтажной коробки протягивают 2 жилы «0». Их разносят по разным лампам. Если световые точки идут к единому кабелю, то включаться/отключаться они станут разом. Тогда и нет нужды использовать двойное изделие.

Фиксация корпуса

После подключения проводов закрепляют внутренний механизм в полости стены. Снимают лицевую панель, аккуратно отделяя ее от корпуса с помощью шлицевой отвертки. Будут видны крепежи. Либо пазы для саморезов, либо распорки, которые раздвигают в стороны и фиксируют винтами. После монтажа механизма надевают декоративную рамку.

Пуско-наладка

Сначала проверяют наличие напряжения тестером. Для этого к соединениям проводов в распределительной коробке прикладывают кончик прибора. Только в месте скрутки выключателя и питающего кабеля должен быть ток.

Затем тестируют всю схему – включают питание, первую клавишу выключателя включают, после чего загорится лампочка, к которой идет провод от клавиши. Аналогичные действия проделывают со второй клавишей. Потом одновременно включают и выключают обе клавиши – загореться должны две лампочки.

Если все проведено правильно, то электромонтажные работы завершают. Скрутки изолируют в распределительной коробке. Устанавливают на них соединительные зажимы. Потом закрывают устройство крышкой, а проводку и распределительную коробку закрывают штукатуркой.

Монтаж светильников

Полезные советы

Специалисты дают несколько полезных рекомендаций:

  1. Нужно заранее рассчитать необходимую длину и сечение проводов, учитывая мощность источников освещения. Сечение не может быть менее 1.5 мм2.
  2. Кроме монтажной коробки дополнительно желательно купить защитное устройство. Оно защитит от проблем в сети.
  3. Желательно подбирать выключатели с клеммами, а не с винтиками. Они считаются долговечнее и прочнее. А винтики со временем нужно будет подкручивать.
  4. Если используется модульный выключатель, то около входной клеммы все время присутствует дополнительная. С друг другом их соединяют отдельным кабелем.
  5. Регулировать освещенность возможно и одноклавишным изделием. Однако для этого потребуется дополнительно диммер.
  6. Все соединения не допускается прокладывать вне монтажных коробок. Если условия сложные, то делают дополнительную защиту, к примеру, от проникновения воды и различных твердых веществ.

Подключить двухклавишный проходной выключатель довольно легко, особенно если есть элементарные навыки в электрике. Но если нет навыков стоит обратиться к специалистам. Так как работа с электротехникой и устройствами несет опасность. Неграмотно подключенный выключатель может спровоцировать пожар. Специалист сделает установку согласно всем требованиям безопасности и даст гарантию.
