Кабель АВБбШв: конструкция, назначение, особенности прокладки

Силовой кабель АВБбШв нужен для того, чтобы передавать и распределять электрическую энергии в установках. Он оснащен алюминиевой жилой, пластмассовой изоляцией, защитным ПВХ шлангом и бронированной лентой.

Маркировка

Маркировка у всех изделий находится на поливинилхлоридной изоляционной оболочке. Делают это специальным принтером либо способом горячего теснения.

Цифры, которые идут за буквами, показывают количество и сечение проводов из алюминия.

К примеру:

АВБбШв 3*25: 3 жилы имеют сечение каждая по 25 мм².

АВБбШв 3*25+1*16: 3 жилы имеют сечение каждая по 25 и 4 жила с сечением 16 мм². Первые 3 жилы применяют для подсоединения нейтрали и фаз, а дополнительная подсоединяется к общему заземляющему контуру.

Вес кабеля АВБбШв зависит от количества жил. К примеру, изделие АВБбШв 3x6+1x4 имеет массу 456 кг/км.

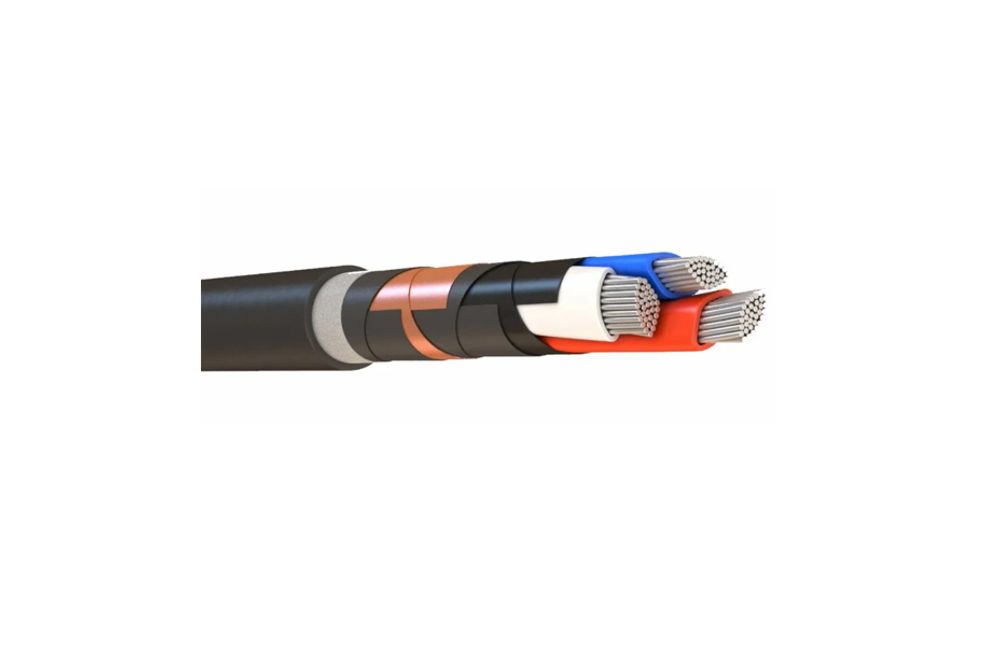

Конструкция кабеля

АВБбШв 1 кв отличается простым устройством. По центру расположен сердечник из мягкой проволоки из алюминия. Кабели для электрических установок напряжением 6 кВт выпускают только в 3-жильном исполнении. А те, которые имеют сечение более 25 мм², изготавливают сегментной многопроволочной и секторной формы. Это повышает надежность электрической магистрали.

Жилы покрыты изолирующей оболочкой, которая сделана из стойкого к горению ПВХ пластиката. Он характеризуется особой прочностью и необходимыми эксплуатационными качествами. Экранизирующие полоски, которые выдерживают до 6 кВт, сделаны из специального токопроводящего материала. Он соответствует изоляционному слою кабеля. Это 0.3-миллиметровый гуммированный материал или же кабельная бумага.

Люминесцентный экран с металлической пленкой состоит из выложенных друг на друга с маленьким просветом 2 тонкие медные полоски или 0.06-миллиметровая фольга из меди. Броня выполнена из спирально скрученных лент из стали с оцинкованным покрытием. Она обеспечивает необходимую защиту от разнообразных физических воздействий.

Цвета жил

Для того, чтобы было удобно монтировать кабель, в соответствии с правилами эксплуатации электрических установок в кабеле для 1-фазных сетей есть разноцветные провода:

• Зелено-желтый идет к заземлению.
• Провод с черной, белой, красной и коричневой изоляцией подсоединяется к фазе.
• Синяя жила применяется для нейтрали.

Кабели с 4-5 жилами применяют в 3-фазных сетях. В некоторых случаях заземление и нейтральную жилу объединяют. В таком случае зелено-желтый и синий провода подсоединяют к заземлению. При схеме с 5 проводами зелено-желтый идет к заземлению, синий – к нейтралу, а остальные – к фазам.

Преимущества и минусы

Главные преимущества кабеля АВБбШв:

• Длительный эксплуатационный ресурс.
• Большой выбор сечений.
• Универсальность прокладки.
• Стойкость к механическим воздействиям.
• Повышенная прочность.

Из недостатков можно выделить:

• Высокую стоимость. Если сравнивать с другими изделиями без брони.
• Большой вес. Это свойство создает ряд неудобств при прокладке, в особенности воздушным способом.

Технические характеристики

В результате всевозможных испытаний всех видов кабеля АВБбШвбыли установлены следующие значения характеристик:

• Монтаж без подогрева допустим при не больше -15 градусов.
• Выпускают 2 типа кабеля – с напряжением 600 В и 1000 В.
• Изоляционный состав не дает распространяться огню.
• Предельная эксплуатационная температура извне возможна от-50 градусов до +50 градусов.
• Электрическая энергия передается с частотой 50 Гц и напряжении 380В и 220 В.
• Короткое замыкание образуется за 5 секунд +160 градусов.

Предельная температура токопроводящих проводов не больше 70 градусов. Если показатель больше, то это считается аварийным эксплуатационным режимом. При таких условиях допустимо лишь 8 часов на протяжении суток и не больше 1 тысячи часов на протяжении всего использовании кабеля.

Если все условия прокладки и эксплуатации соблюдены, то кабель АВБбШв прослужит до 30 лет.

Сферы применения

Кабели АВБбШв нашли свое применение в получении и распределении электрической энергии в стационарных приборах. Их используют в регионах с тропическими, холодными и умеренными климатическими условиями. Они нужны для работ в водоемах и суше на высоте до 4 300 метров над уровнем моря.

Такие изделия применяют для прокладки:

• Во взрывоопасных местах класса В-IIa, B-Iг, В-IIa, B-Iб, В-II.
• В пожароопасных условиях.
• В шахтах, туннелях и коллекторах в среде с разной степенью коррозионной активности.
• В воздухе, когда есть опасность ручных повреждений при работе.
• В земле с или без плутающих токов, коррозионной энергичностью.

Монтаж кабеля

Укладка кабеля выполняется в разрешенном режиме температур и с соблюдением диапазоном загибов. Для него недопустима чрезмерная деформация.

Оптимальный вид кабеля выбирается на основании нескольких показателях. Это 1-фазная или 3-фазная сеть, предназначение объекта. Выбор осуществляется по площади сечения и количеству проводов. На эти показатели влияет потребляемая мощность электрических установок. Чем она выше, тем больше должно быть сечение жил.

Кабель при создании силовых линий под грунтом проводят согласно требованиям ПУЭ и СНиП. От физических воздействий защищают максимально надежно. При возможности подземного затопления и сильно агрессивных грунтах изделие помещают в поливинилхлоридную трубу. Заглубление разрешено не больше, чем на 70 см. Когда укладка предполагается на глубину более 50 см, изделие помещают в трубу. Причем предельная продолжительность линии не более 500 см.

Требования для подземного монтажа кабеля:

• Монтаж параллельно зданиям осуществляется на дистанции не меньше 700 см.
• Прокладка под фундаментом запрещена.
• В одной траншее разрешается размещение на расстоянии 100 мм друг от друга 2 силовых кабелей.
• Деревья располагаются от кабеля на расстоянии 100-200 см, а кусты – 100 см.
• Кабель прокладывают от газопроводных труб на расстоянии 200 см, а водопроводных труб – 100 см.

Слой грунта, который отделяет выложенные крест на крест 2 кабеля, не меньше 50 см.

Заземление

Для защиты потребителей, оборудования и проводов от влияний извне и замыкания надо делать заземление.

Для этого используют один из нижеперечисленных методов:

• 2-сторонний. Экран, сделанный из пероксидносшиваемой пленки, подключается к контуру. Но такой способ уменьшает эксплуатацию изделия.
• 1-сторонний. К заземлителю подсоединяется лишь один экран. Для такого способа нужно специальное электрическое оборудование и дополнительные меры безопасности.

Прокладка АВБбШв не разрешена под временными сооружениями, автомобильными стоянками и детскими площадками. В исключительных ситуациях глубина залегания может быть увеличена до 1300 см.
