Первые этапы ремонтных работ разных объектов или строительства дома на первых этапах обязательно организуется электрическая сеть. Определяют место установки выключателей, розеток, распредкоробок и так далее. По объекту пролегает сеть с большим количеством ответвлений для домашних и осветительных приборов. Она состоит из проводов, которые выбирают по сечению. Обязательно учитывают будущую нагрузку и прокладывают по конкретным нормативам. Важно правильно сделать совмещение проводов в распредкоробке. Существуют разные варианты, но идеального нет. У всех способов есть свои отличительная специфика.
Важное о распределительной коробке
Провода от электрощита разводятся по помещениям объекта, при этом в каждом присутствует ни одна точка. Для централизации в одном месте и стандартизации стыка проводников применяют распределительные коробки. Либо они носят иное наименование – разветвительные или распаечные. В них сосредоточены проводники всех устройств расхода энергии.
Провода прокладывают согласно четким требованиям, которые прописаны в ПУЭ (правила установки электрических установок). То есть все стыковки и разветвления выполняют исключительно в распаечной коробке. Проводники идут сверху стены не меньше чем в 150 мм от потолочного покрытия. При достижении кабеля области разветвления его спускают прямо вниз. В области ответвления ставят коробку.
Разветвительные коробки приносят следующие результаты:
- экономия трудозатрат и денег при прокладке проводов;
- повышение степени пожаробезопасности;
- простота технического обслуживания за счет концентрации стыковок в одном месте;
- облегчение ремонта электроснабжения, поскольку объединения легкодоступны и найти поврежденное место легче.
Распаечная коробка бывает округлой либо прямоугольной. Как правило, она имеет 4 вывода, однако могут быть и дополнительные. Они оснащаются резьбой либо штуцером для крепления гофрированного шланга. Труба из пластика либо гофрированный шланг сильно облегчают монтаж и смену провода. В последнем случае нужно только отсоединить их от коробки и потребителя, и извлечь. После замены все возвращают на место. Когда провода находятся в штробе, то придется разбить штукатурку. Это намного сложнее.
Разветвительные коробки делятся по виду монтажа:
- Внутренние. Для них в стенке делают углубление, но крышка остается сверху. Ее устанавливают наравне с отделочным материалом. Можно покрыть ее декоративными панелями
- Внешние. Когда условия и глубина стен не дают возможности установить коробку внутри, ее закрепляют сверху.

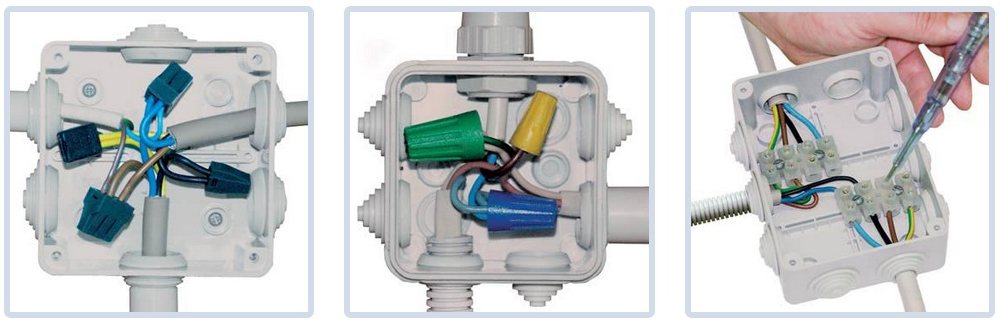

Варианты совмещения проводников
Есть разные варианты стыковки. На выбор влияют такие факторы как:
- соответствие/несоответствие сечения;
- число проводов;
- условия эксплуатации;
- материал жил.
Рассмотрим особенности всех возможных техник.

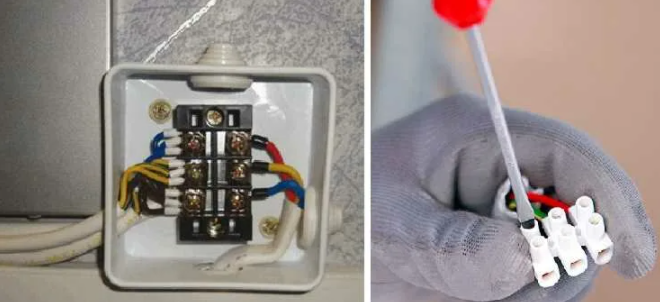

Клеммы-колодки
Существуют различные виды клеммников – винтовые и с зажимами. Однако они имеют аналогичное устройство. Есть крепежная система и пластина/гильза из меди. Особенность устройства – при вставке в конкретное место нескольких проводников происходит их прочное соединение. Установка максимально легкая.
Винтовые колодки оснащены корпусом из пластика. В нем имеется контактная пластина. Клеммники бывают с открытыми и скрытыми контактами. В гнездо вставляют проводник до 10 мм, у которого убрана изоляция. Его зажимают отверткой или винтом. Минус состоит в неудобстве соединений множества проводов. Попарное расположение контактов влечет затруднения, когда нужно соединить больше 3 проводов. Но их разрешено применять в ветках, где наблюдается большое потребление энергии.

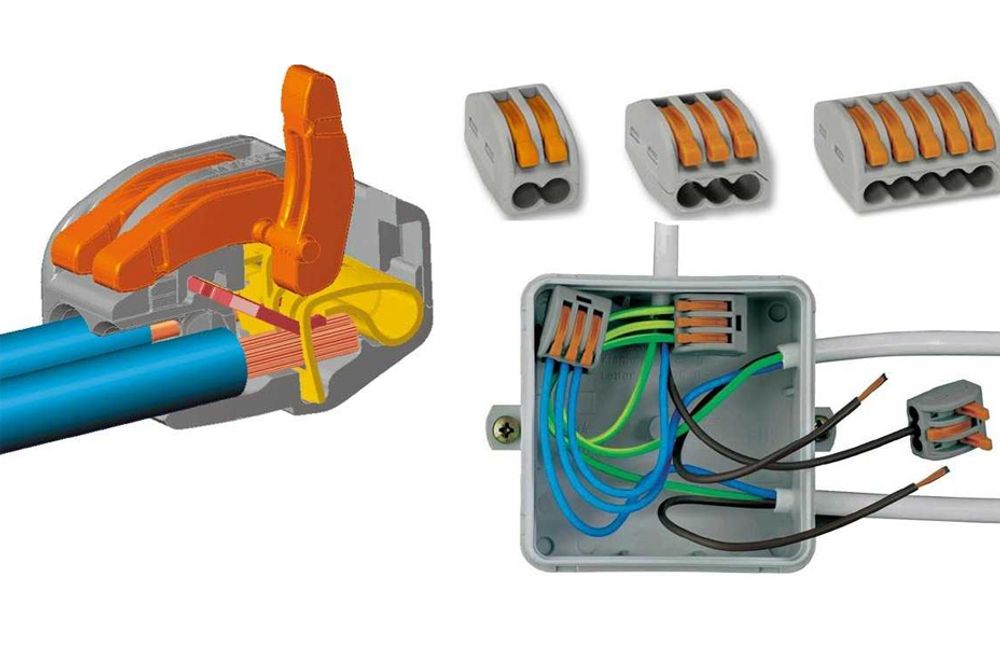

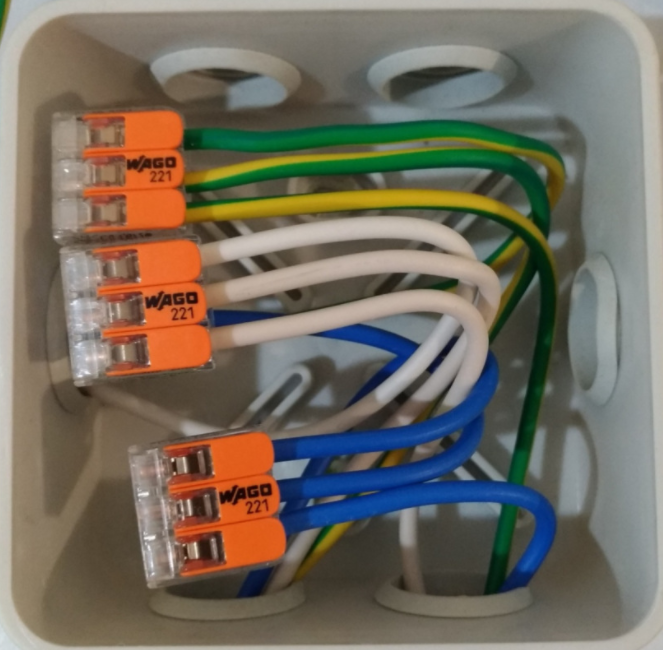

Клеммы WAGO
Колодки с пружинами WAGO – это популярные изделия для стыковки проводов. Они отличаются тем, что соединение осуществляется посредством особого механизма. Устройство имеет рычаг, позволяющий закрепить проводник без потери его целостности. Сначала с проводов убирают слой изоляции, жилы направляют в отверстие колодки.
Производители выпускают одноразовые и многоразовые WAGO. В первом случае их используют один раз, при замене проводки они становятся непригодными. Второй вариант стоит дороже, однако его легче снимать и потом разрешено применять снова.
Преимущество клемм ВАГО:
- Есть углубление для индикационной отвертки для того, чтобы контролировать работу электросети.
- Прочность креплений.
- Простая и быстрая установка.
- Небольшие размеры клемм.
- Есть возможность соединений большого количества жил.
- Стыковать можно провода и из одного материала, и из разных.
- Отсутствие обрывов тонких жил при фиксировании многожильных кабелей.
Из минусов стоит выделить только высокую цену устройств.

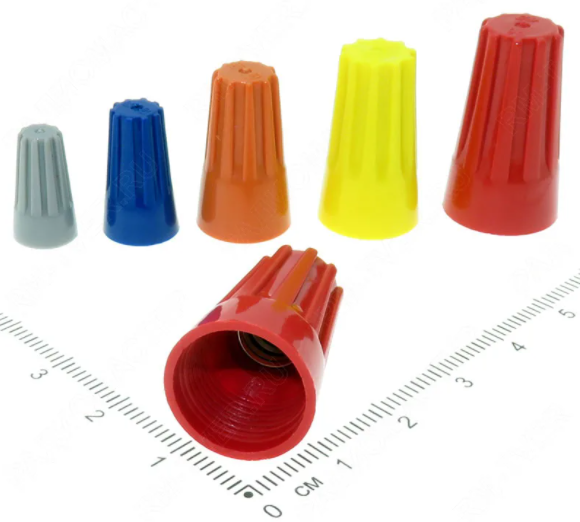

Самоизолирующие зажимы (СИЗ)
СИЗ – изоляционный стыковочный зажим в виде колпачка из пластика. В нем есть особая пружина, посредством которой фиксируют провода.
Преимущества таких устройств:
- множество цветовых расцветок, благодаря чему можно отмечать заземление, ноль и фазу;
- простая установка;
- материал изготовления из не горючего пластика, соответственно, нет риска возгорания проводке в соединительной области;
- доступная цена.
Все же СИЗ отличаются слабыми изолирующими и фиксирующими качествами, недопустимостью использования при состыковке проводов из меди и алюминия.

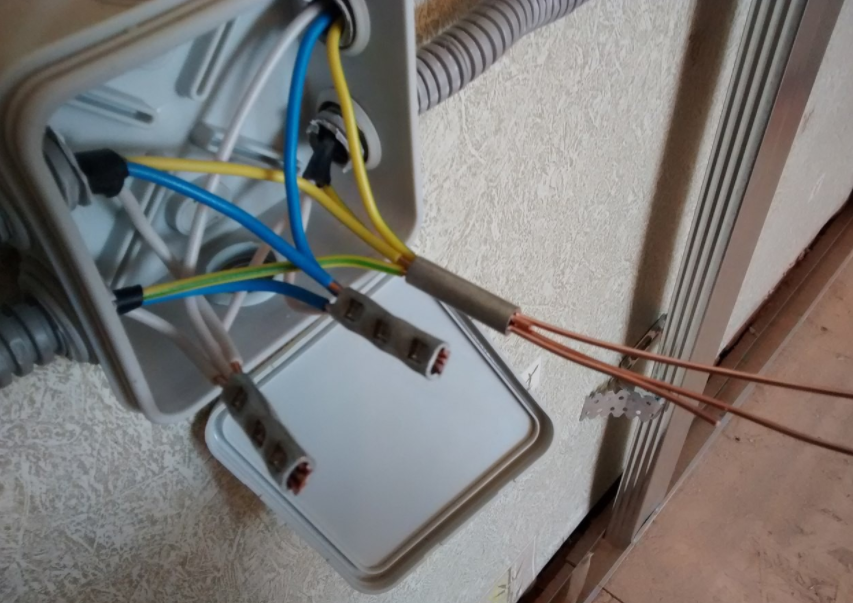

Гильзы
Стыковка проводов посредством гильз предполагает распределение очищенных жил в специальной трубке (гильзе). Потом ее обжимают и обрабатывают изолирующим материалом в виде стандартной изоленте, термоусадочной трубки. Есть возможность вводить провода и с одного конца, и с двух. Первый вариант предполагает, чтобы совместное поперечное сечение не превышало значение гильзы. Гильзы являются одноразовыми. Для соединения нужен специальный инструмент, а сам процесс достаточно трудоемок.

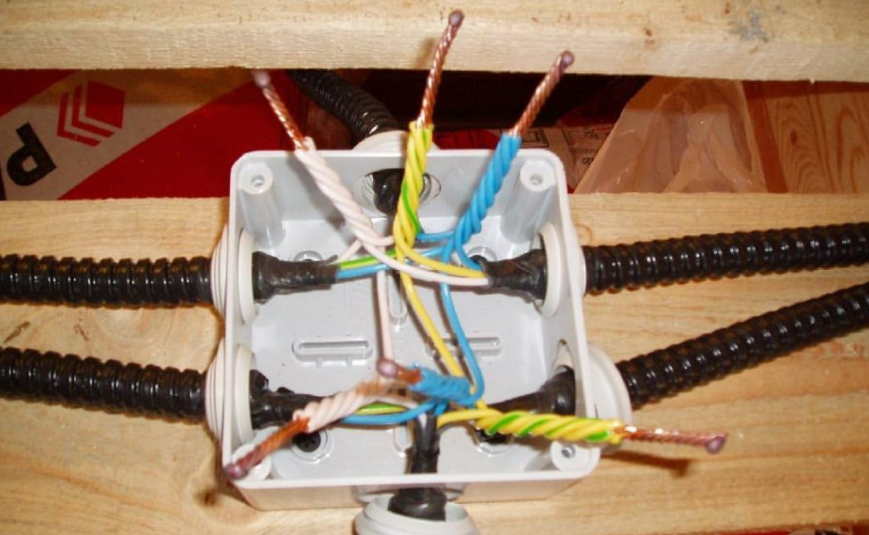

Скрутка
Это самая распространенная техника, только она не такая уж надежный. Его не рекомендует ПУЭ, поскольку не формируется качественный контакт. Есть риск перегрева и возгорания. Эту технику можно применять в качестве временного. Но даже тогда надо соблюдать правила. Скрутки 1-жильных и многожильных проводников схожи, но есть отличия.
Многожильные провода скручивают следующим образом:
- Зачищение изоляции на 40 мм.
- Раскрутка проводов на 20 мм.
- Соединение до стыка не раскрученных проводов.
- Закручивание вручную жилок.
- Затягивание скрутки пассатижами либо плоскогубцами.
- Изоляция термоусадочной трубкой либо изолирующей лентой.
Стыковка 1-жильных проводов в разветвительной коробке более простая. Проводники, которые освобождены от изоляции, скрещивают и пальцами скручивают на всем протяжении. Пассатижами/плоскогубцами обжимают проводники около изоляции и скручивают. Соединительное место изолируют.

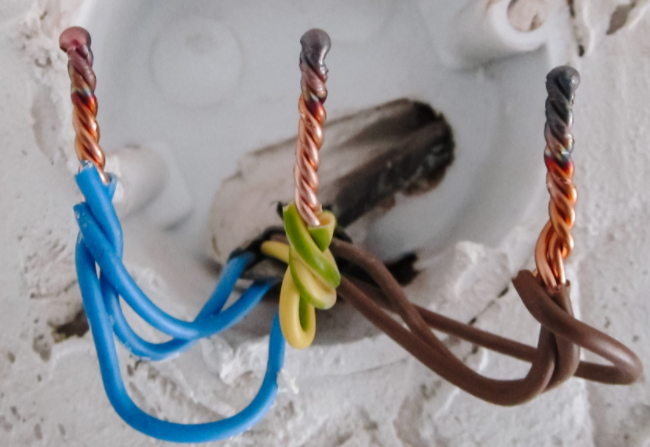

Пайка
Это оптимальный способ, поскольку для него нужен только паяльник. Сначала зачищают и лудят провода. Для этого нагревают паяльник и наносят тонкий слой припоя. Проводник нагреваются паяльником и в горячем состоянии на короткое время помещают в канифоль. Затем начинают лужение. Для него надо, чтобы было немного припоя на кончике паяльника. Им просто проводят по проводнику, и он становится блестящим с металлическим отливом.
На следующем этапе выполняют стандартную скрутку проводников. Потом снова берут паяльник и припой, при этом последнего нужно уже больше, чем при лужении. Скрутку прогревают до плавления припоя. Он должен проникнуть между витками и обволочь область скрутки. Тем самым обеспечивается надежность контакта.
Такой вариант невыгоден тем, что требует много времени, в сравнении со стандартной скруткой. Более того он отличается сложной ремонтопригодностью. Спаять провода проще, чем распаять.

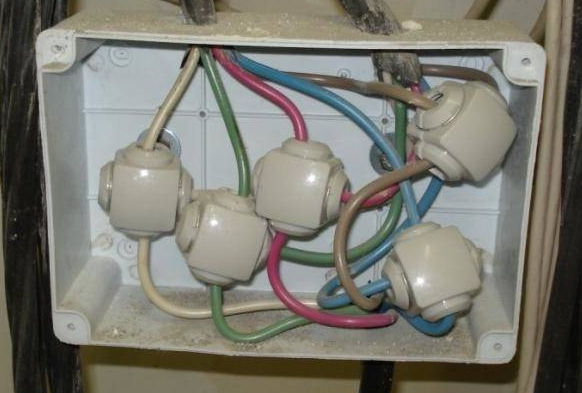

Зажим «орех»
Это зажим кабеля с 2 пластинами и 4 болтами по углам. Для начала удаляют изоляцию, потом фиксируют проводники в пластине, по завершении покрывают оболочкой из карболита.
Преимущества зажима «орех»:
- высокое качество изоляции;
- есть возможность соединять различные материалы;
- легкость работ;
- небольшие затраты.
Но со временем крепления ослабевают, поэтому их необходимо периодически подтягивать. Из-за больших размеров такой зажим редко применяют в распредкоробке.

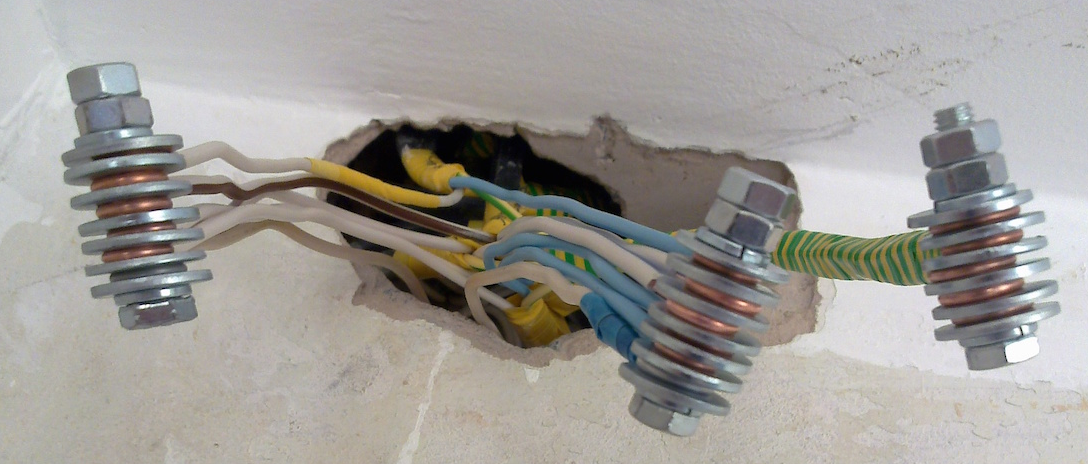

Стыковка болтами
Они позволяют создать в разветвительной коробке крепкую стыковку проводов из разнообразных материалов. Новые коробки отличаются компактностью, поэтому зачастую подобное соединение трудно реализовать. Но старые образцы вполне позволяют применять эту технику.
Кроме болта нужно подготовить гайку и 3 шайбы из стали. Скручивают зачищенные части в виде кольца. Затем на болт надевают:
- шайбу;
- кольцо 1 жилы;
- шайбу;
- кольцо 2 жилы;
- шайбу;
- гайку.
Благодаря такой пирамидки этот метод считается громоздким и для стыковки ряда пар не подходит.
Таким образом, есть всевозможные вариации объединения проводов в разветвительной коробке. Оптимальный способ выбирается по удобству монтажа и стоимости. В любом случае важно обеспечить безопасность, длительный эксплуатационный срок, надежность и качество стыковки. При отсутствии опыта работ с электрикой рекомендуется прибегать к услугам специалистов, иначе неправильный монтаж приведет к возгоранию.
